VTX-1.5/2 中継端子台17.5A（1：1結線）
【東洋技研】
【東洋技研】
VTX-1.5/2
＜仕様＞
中継端子台17.5A（1：1結線）
レール取付型
スプリングロック式

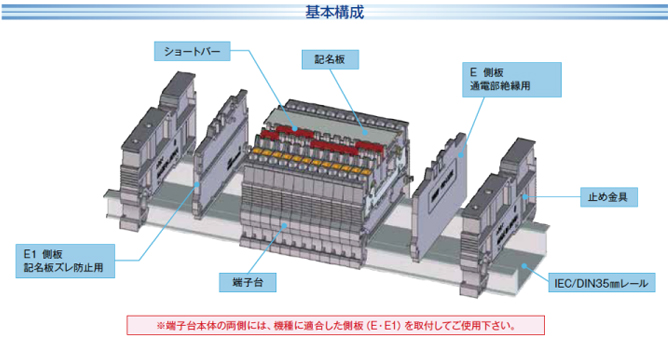

別売オプション（側板）
・VTX-1.5/2E（通電部絶縁用）
・VTX-1.5/2E1（記名板ズレ防止用）
-
仕様
-
在庫価格照会
| 中継端子台 | VTX-1.5/2 |
|---|---|
| 結線 | 1：1結線 |
| 定格絶縁電圧 （IEC、JIS、EN） | 500V |
| 定格通電電流 （IEC、JIS、EN） | 17.5A |
| 商用周波耐電圧 | AC 1890V / 1min |
| 定格インパルス耐電圧 | 6kV |
| 定格絶縁電圧、定格通電電流 （UL/ｃUL） | 300V Str/撚り線（裸線）：AWG16 10A Sol/単線（裸線）：AWG14 13A |
| 600V 5A | |
| 適合電線 （UL/ｃUL） | フェルール：AWG26～AWG18 Str/撚り線（裸線）：AWG28～AWG16 Sol/単線（裸線）：AWG28～AWG14 |
| 寸法（ピッチ×幅：W×高さ：H） | 3.5mm×47mm×28mm |
| 絶縁本体材質 | 66ナイロン（ UL94 V-0） |
| 絶縁本体カラー | 形式：VTX-1.5/2 ■（灰） |
| 形式：VTX-1.5/2BL ■（青） | |
| 質量 | 3.4g |
※VTXシリーズ用の側板は【通電部絶縁用】と【記名板ズレ防止用】の両方をご購入いただく必要があります。
