距離設定形光電センサ E3Z-LS
【オムロン（制御機器）】
【オムロン】
BGS/FGS切替方式により、いろいろな検出物体や背景のコンビネーションに対応。独自の外乱光回避アルゴリズムにより、インバータ蛍光灯にも強い。背景や色の影響を受けずに光沢のある凹凸ワークもらくらく検出。
-

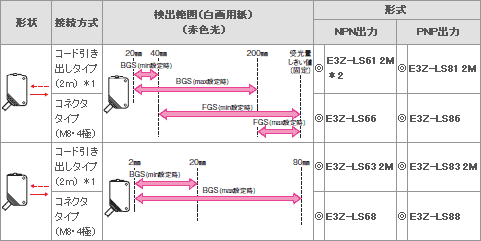

仕様
-
在庫価格照会
| 検出方式 | 距離設定形 | |||||
|---|---|---|---|---|---|---|
| 形式 | NPN 出力 | 形E3Z-LS61 | 形E3Z-LS66 | 形E3Z-LS63 | 形E3Z-LS68 | |
| PNP 出力 | 形E3Z-LS81 | 形E3Z-LS86 | 形E3Z-LS83 | 形E3Z-LS88 | ||
| 検出 範囲 | BGS | 20mm〜設定距離 （白画用紙、黒紙100×100mm） | 2mm〜設定距離（80mm以下） | |||
| FGS | 設定距離〜200mm以上 （白画用紙100×100mm） 設定距離〜160mm以上 （黒紙100×100mm） | - | ||||
| 設定範囲 | 40〜200mm（白画用紙100×100mm） 40〜160mm（黒紙100×100mm） | 20〜80mm （白画用紙100×100mm） | ||||
| 応差 | 設定距離の10％以下 カタログの「応差-距離特性」参照 | 設定距離の2％以下 | ||||
| 反射率特性 （白黒誤差） | 設定距離の10％以下 | 設定距離の5％以下 | ||||
| 光源 （発光波長） | 赤色発光ダイオード（680nm） | 赤色発光ダイオード（650nm） | ||||
| 電源電圧 | DC12〜24V±10％ リップル（p-p）10％以下 | |||||
| 消費電流 | 30mA以下 | |||||
| 制御出力 | 負荷電源電圧DC26.4V以下、負荷電流100mA以下（残留電圧1V以下） オープンコレクタ出力形（NPN/PNP出力 形式によって異なります） 入光時ON/しゃ光時ON スイッチ切替式 | |||||
| BGS/FGS | BGS機能：オープンまたはGNDに接続 | BGS機能：オープンまたはGNDに接続 | ||||
| 切替入力 | FGS機能：Vccに接続 | |||||
| 保護回路 | 電源逆接続保護、出力短絡保護、相互干渉防止機能 | |||||
| 応答時間 | 動作・復帰：各1ms以下 | |||||
| 距離設定 | 5回転エンドレス・ボリウム | |||||
| 使用周囲照度 | 受光面 照度白熱ランプ：3,000lx以下、太陽光：10,000lx以下 | |||||
| 周囲温度範囲 | 動作時：-25〜＋55℃、保存時：-40〜＋70℃（ただし、氷結・結露しないこと） | |||||
| 周囲湿度範囲 | 動作時：35〜85％RH、保存時：35〜95％RH（ただし、結露しないこと） | |||||
| 絶縁抵抗 | 20MΩ以上（DC500Vメガにて） | |||||
| 耐電圧 | AC1,000V 50/60Hz 1min | |||||
| 振動（耐久） | 10〜55Hz 複振幅1.5mm X、Y、Z各方向 2h | |||||
| 衝撃（耐久） | 500m/s2 X、Y、Z各方向 3回 | |||||
| 保護構造 | IEC規格 IP67 | |||||
| 接続方式 | コード引き出し （標準コード長 2ｍ/0.5m） | M8コネクタ | コード引き出し （標準コード長 2ｍ/0.5m） | M8コネクタ | ||
| 表示灯 | 動作表示灯（橙色）、安定表示灯（緑色） | |||||
| 質量 （梱包状態） | 約65g （コード引き出し2m） | 約20g | 約65g （コード引き出し2m） | 約20g | ||
| 材質 | ケース | ポリブチレンテレフタレート | ||||
| レンズ部 | 変性ポリアリレート | |||||
| 付属品 | 取扱説明書 注.取りつけ金具は別売 | |||||
