WAGO CC100スターターキットキャンペーン2026

【ワゴジャパン】

50セット数量限定品、メーカー在庫限り！

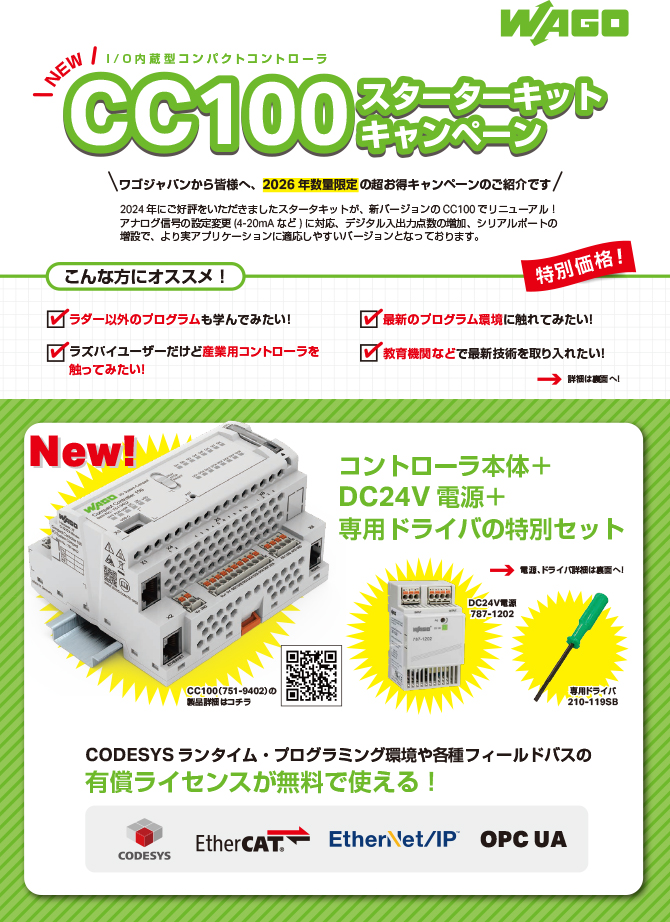

CC100 スターターキットキャンペーン
751-9402　コンパクトコントローラ100

＜セット内容＞
・CC100（751-9402）
・DC24V電源（787-1202）
・専用ドライバ（210-119SB）

最小限のスペースで最大限の性能を発揮する
I/O内蔵小型コントローラ

2024年にご好評をいただきましたスタータキットが、新バージョンのCC100でリニューアル！
アナログ信号の設定変更(4-20mAなど)に対応、デジタル入出力点数の増加、シリアルポートの増設で、より実アプリケーションに適応しやすいバージョンとなっております。

＜特長＞
・デジタル入出力、アナログ入出力、RTD入力、シリアルポート内蔵
・Linux^🄬リアルタイムOSを搭載し、標準的なフィールドバスプロトコルをサポート
・SSL/TLS暗号化によるサイバーセキュリティ、VPN、ファイアウォールに対応する標準機能搭載
・内蔵Webサーバ利用でクラウドレス対応可能

仕様
在庫価格照会

50セット数量限定品、メーカー在庫限り！

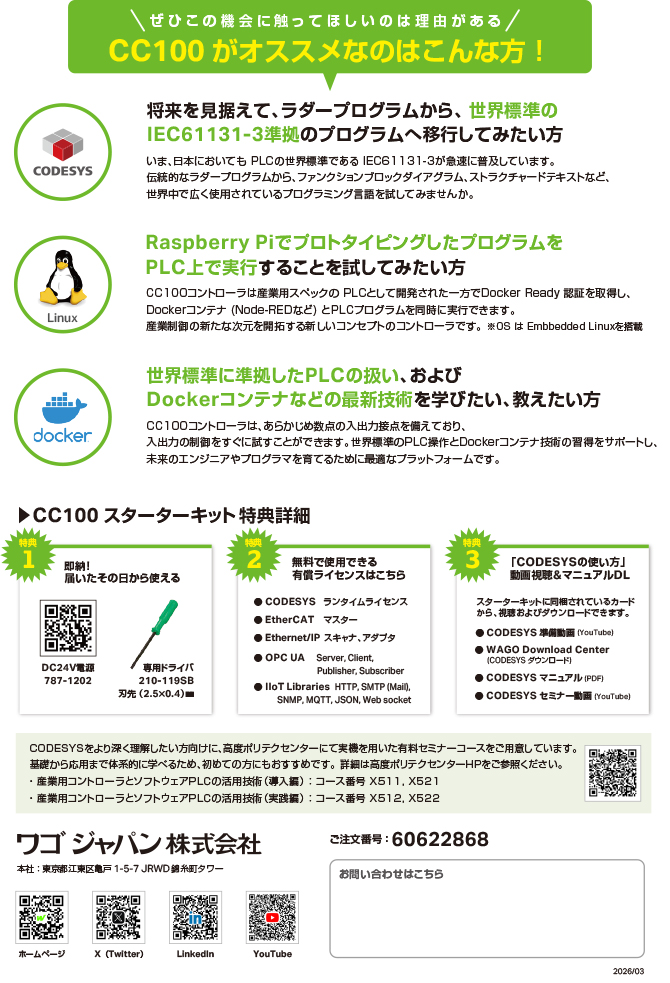

WAGO CC100 スターターキットキャンペーン2026.PDF

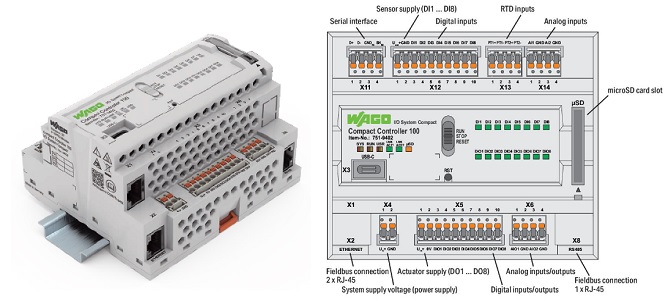

製品画像

CODESYS V3.5 に対応

● 国際標準規格 IEC61131-3に準拠した、CODESYS V3.5に対応
● Ethernet/IP, EtherCAT, MODBUS など標準的な産業用フィールドバスに対応
● Visualization 機能により、データの視覚化による監視画面やタッチパネルのような
HMI 画面の作成が可能
● 6言語（LD、SFC、FBD、ST、IL、CFC）に対応し、馴染みのある環境でのコード作成が可能
● 無償でプログラミングツール（CODESYS）の利用が可能

Docker によるコンテナの仮想化に対応

● Dockerに標準対応し、Dockerイメージを利用して多様なアプリケーションの構築が可能
● Dockerコミュニティ（OSS）の多数の開発が利用可能
● 複数のアプリケーションが、大きな依存関係なしに同時に実行可能
● Docker-Nodered では、CC100 専用のパレットを用意しており、内蔵 I/O の制御を Node-RED上で簡単に操作することが可能

BTL (BACnet Testing Laboratory) 認証取得

● BTL認証を取得した BACnet/IP に対応
（※BACnet/IP をご使用の際は、別途ライセンスが必要です。）
● MQTT(S)、HTTP(S) に対応しており、各種クラウドサービスとの連携も可能

コンパクトコントローラ 100　751-9402

技術仕様
通信	Modbus (TCP, UDP) EtherCAT® マスタ EtherNet/IPTM アダプタ(スレーブ) EtherNet/IPTM スキャナ MODBUS RTU OPC UA クライアント/サーバ OPC UA Pub/Sub (後でインストール可能) MQTT RS-485 インタフェース BACnet/IPの利用には, 追加のライセンスが必要ですテレコントロールプロトコル, 追加ライセンスが必要です
ETHERNET プロトコル	DHCP、DNS、NTP、FTP、FTPS SNMP、HTTP、HTTPS、SSH
テレコントロールプロトコル	IEC 60870-5-101/-103/-104 (スレーブまたはマスタとしての追加のライセンス) IEC-61850 (クライアント 300 としての追加のライセンス) DNP3 (スレーブまたは Master 300 の追加のライセンス)
可視化	Web-Visu
オペレーティングシステム	リアルタイム Linux (プリエンプト_RTパッチ付)
CPU	2 x Cortex A7; 650 MHz
プログラム言語　IEC 61131-3に準拠	Instruction List (IL) ラダーダイアグラム (LD) コンティニュアスファンクションチャート (CFC) Structured Text (ST) Sequential Function Chart (SFC)
プログラム環境	CODESYS V3.5 Node-RED
設定オプション	CODESYS V3.5 Ethernet 設定 WEB ベース管理 WAGOアップロード WAGO ソリューションビルダー
伝送速度	10/100 Mbit/s
伝送媒体 (通信 / フィールドバス)	ツイストペア S-UTP; 100 Ω; カテゴリ 5; 最大ケーブル長 100 m
メインメモリ (RAM)	512MB
内部メモリ (フラッシュ)	4096MB
不揮発性ハードウェアメモリ	128kbyte
プログラムメモリ	32 MB
データメモリ	128 MB
不揮発性ソフトウェアメモリ	128.kbyte
メモリカードのタイプ	microSD 最大 32 GB (全ての特性の保証対象は動作確認済SDカード WAGO 製メモリカードと接続した場合にのみ有効となります)
メモリカードスロット	プッシュ·プッシュ機構
表示器	LED (SYS, RUN),赤/緑：システム状態; LED (USR) 赤/緑：ユーザがログラム可能な状態 (CODESYSライブラリを用いて使用可) ; LED (μSD) 橙： micro SD カード状態; LED (LNK/ACT) 緑：ポート 1 ～ 2 経由のネットワーク接続状態; LED (DI1 ～ 8) 緑：入力状態; LED (DO1 ～ 8) 緑：入出力状態
制御素子	動作モードスイッチ(RUN, STOP, RESET)；リセットボタン
インタフェース (USB)	1 × USB Type-C ポート
電源電圧 (システム)	24 VDC (-15 … +20 %); 配線インタフェース経由(picoMAX^® 3.5; Push-in CAGE CLAMP^®接続)
消費電流 (システム), 最大	600mA
電源電圧 (フィールド)	24 VDC (-15 … +20 %); 配線インタフェース経由(picoMAX^® 3.5; Push-in CAGE CLAMP^®接続)
フィールド最大消費電流 (デジタル出力) Uin+	4,000mA
絶縁	1250 V (DC 1分、システム – フィールドレベル間)
デジタル入力/出力数 (設定可能)	8
RTD 入力数	2
温度範囲	－60 ～ 350 ℃, PT1000, Ni1000
寸法 (mm) W x H x D	108 x 90 x 55 奥行は DIN 35 レールの上端からの寸法
