AC-A ステンレスサドル(ケーブル用)
【外山電気】
AC-A ステンレスサドル(ケーブル用)
(形番構成:サイズ)
AC-※-A、 ※:ケーブル外径(mm)
(特長)
●ケーブルやパイプに馴染んだ形となり支持します。
●ケーブル及びパイプ類を2以上何本か重ねても使用支持できます。
●ケーブル用は内面に軟質合成樹脂のカバーがついていますので、ケーブルの外皮を痛めません。
●自己形成型ですから留めビスの位置を自由に選べます。
●ケーブルを取付けてから後でもケーブルのくせ直しができます。
●材質がSUS304のため屋外で使用しても錆が出ません 。
-
仕様
-
在庫価格照会

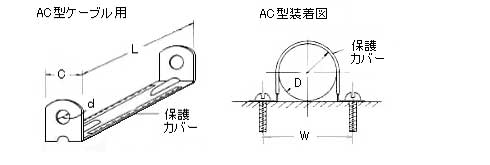

寸法図

寸法表
| 呼称 | 外径 Dmm | L (mm) | W (mm) | C (mm) | d (mm) |
|---|---|---|---|---|---|
| AC-7-A | 6 | 18 | 30 | 15 | 5.5 |
| AC-8-A | 8 | 23 | 32 | 15 | 5.5 |
| AC-10-A | 10 | 28 | 34 | 15 | 5.5 |
| AC-12-A | 12 | 34 | 36 | 15 | 5.5 |
| AC-13-A | 14 | 39 | 38 | 15 | 5.5 |
| AC-16-A | 16 | 44 | 40 | 15 | 5.5 |
| AC-18-A | 18 | 49 | 42 | 15 | 5.5 |
| AC-20-A | 20 | 54 | 44 | 15 | 5.5 |
| AC-23-A | 22 | 59 | 46 | 15 | 5.5 |
| AC-24-A | 24 | 64 | 48 | 15 | 5.5 |
| AC-26-A | 26 | 70 | 50 | 15 | 5.5 |
| AC-28-A | 28 | 75 | 52 | 15 | 5.5 |
| AC-30-A | 30 | 80 | 54 | 15 | 5.5 |
| AC-32-A | 32 | 85 | 56 | 15 | 5.5 |
| AC-33-A | 34 | 90 | 58 | 15 | 5.5 |
| AC-34-A | 36 | 95 | 60 | 20 | 5.5 |
| AC-35-A | 38 | 100 | 62 | 20 | 5.5 |
| AC-39-A | 40 | 106 | 64 | 20 | 5.5 |
| AC-40-A | 42 | 111 | 66 | 20 | 5.5 |
| AC-44-A | 44 | 116 | 68 | 20 | 5.5 |
| AC-45-A | 46 | 121 | 70 | 20 | 5.5 |
| AC-48-A | 48 | 126 | 72 | 20 | 5.5 |
| AC-50-A | 50 | 131 | 74 | 20 | 5.5 |
| AC-52-A | 52 | 136 | 76 | 20 | 5.5 |
| AC-54-A | 54 | 141 | 78 | 20 | 5.5 |
| AC-55-A | 56 | 147 | 80 | 20 | 5.5 |
| AC-58-A | 58 | 152 | 82 | 20 | 5.5 |
| AC-60-A | 60 | 157 | 88 | 20 | 6.5 |
| AC-62-A | 62 | 162 | 90 | 20 | 6.5 |
| AC-65-A | 64 | 167 | 92 | 20 | 6.5 |
| AC-66-A | 66 | 172 | 94 | 20 | 6.5 |
| AC-68-A | 68 | 177 | 96 | 20 | 6.5 |
| AC-70-A | 70 | 183 | 98 | 20 | 6.5 |
| AC-72-A | 72 | 188 | 100 | 20 | 6.5 |
| AC-73-A | 74 | 193 | 102 | 20 | 6.5 |
| AC-74-A | 76 | 198 | 104 | 20 | 6.5 |
| AC-75-A | 78 | 203 | 106 | 20 | 6.5 |
| AC-80-A | 80 | 208 | 108 | 20 | 6.5 |
| AC-82-A | 82 | 213 | 110 | 20 | 6.5 |
