B5RSシリーズ 温抵抗体変換器
【エムジー（旧エムシステム技研）】
3線式測温抵抗体センサに対して定電流を供給し、その直流入力信号に対して増幅、リニアライズ補正を行い、絶縁された直流信号に変換します。
＜主な機能と特長＞
●3線式測温抵抗体センサに対して定電流を供給し、その直流入力信号に対して増幅、リニアライズ補正を行い、絶縁された直流信号に変換
●コンパクト形端子台構造
●リニアライズ、バーンアウト機能付
●チェック端子付
●CE 対応
●電源表示ランプ付
-
仕様
-
在庫価格照会

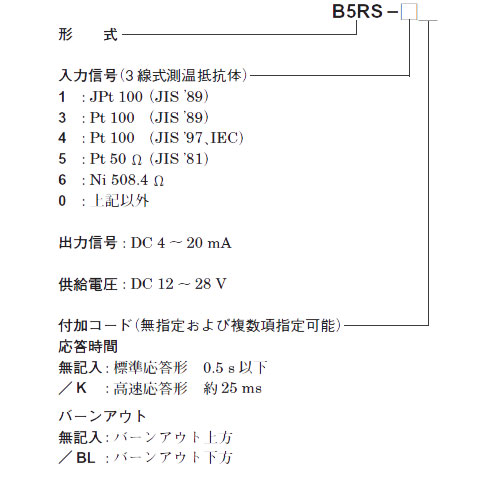

温抵抗体変換器 B5RSシリーズ 型式構成
| 構造 | 超小形端子台構造 |
|---|---|
| 接続方式 | M 3.5 ねじ端子接続 |
| 端子ねじ材質 | 鉄にニッケルメッキ（締付トルク0.8 N・m） |
| ハウジング材質 | 難燃性黒色樹脂 |
| アイソレーション | 入力−出力間 |
| ゼロ調整範囲 | -1 〜 +1 %（前面から調整可） |
| スパン調整範囲 | 98 〜 102 %（前面から調整可） |
| 電源表示ランプ | 橙色LED、電源供給時点灯 |
| バーンアウト | 上方振切れ（標準）または下方のときは付加コードで指定 |
| リニアライザ | 標準装備 |
B5RSシリーズ 入力仕様
| 測温抵抗体 | 測定範囲 | 最小スパン |
| JPt 100（JIS89） | -200～+500（℃） | 50（℃以上） |
| Pt 100 （JIS89） | -200～+650 | 50 |
| Pt 100 （JIS97、IEC） | -200～+850 | 50 |
| Pt 50Ω（JIS81） | -200～+500 | 100 |
| Ni 508.4Ω | -50～+200 | 30 |
