[BX-R]配線支持レール（B,S,BF,SF,B-L(S),S-L(S),TB-M用）
●配線ケーブルの支持にご利用下さい。
●盤用キャビネットのボデー側面に加工無しで取付できます。
●基盤取付前、取付後、どちらでも配線支持レールの取り付けが可能です。
●樹脂部分は再生材を使用し環境に優しい製品です。
（仕様）
・材質：鉄
・板厚：2.0mm
![[BX-R]配線支持レール](../member/admin/product_image/product_4159_big_bx-r_nitto.jpg "[BX-R]配線支持レール")
-
仕様
-
在庫価格照会

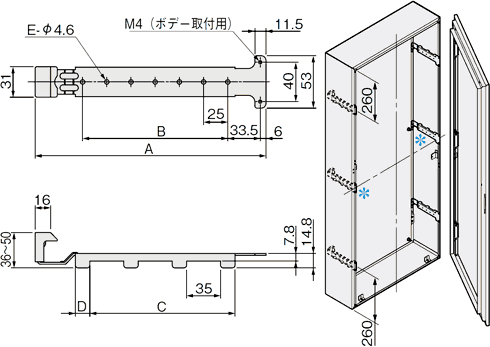

*の位置にはタテ1,400mm以上の場合取り付けできます。
| 品名記号 | 寸法 | 重量(kg) | 取付許容 荷重(注) | 摘要 | ||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | 1set(6本) | |||
| BX-16R | 149 | 50 | 50 | 25 | 3 | 0.7 | 147N (15kgf) | フカサ160mm タテ1,000mm以上用 |
| BX-20R | 189 | 100 | 100 | 15 | 5 | 0.9 | フカサ200mm タテ1,000mm以上用 | |
| BX-25R | 239 | 150 | 150 | 15 | 7 | 1 | フカサ250mm タテ1,000mm以上用 | |
| BX-30R | 289 | 200 | 200 | 15 | 9 | 1.3 | フカサ300mm タテ1,000mm以上用 | |
| BX-35R | 339 | 250 | 250 | 15 | 11 | 1.5 | フカサ350mm タテ1,000mm以上用 | |
(注)配線支持レールの中央部へ荷重をかけた場合。
