停電対策の必需品！小型・正弦波出力UPS BY35S(350VA)・BY50S(500VA)
【オムロン（ＵＰＳ）】
PFC電源搭載のPCにも安心して使える小型・正弦波出力UPS
・コンセント数：4
・バックアップ時間：6分以上（BY50S：3.5分以上）
・バッテリー交換：ホットスワップ
・自動シャットダウンソフト
・長寿命バッテリー：4～5年
・保証（本体3年、バッテリー3年※）
※バッテリの無償提供はご購入後、1ヵ月以内にユーザ登録していただいたお客様に限ります。
●BY35S 出力容量： 350VA（210W)
●BY50S 出力容量： 500VA（300W）
| ※バッテリ無償提供にはご購入後1ヵ月以内のユーザー登録が必要となります ★UPSご購入後1ヶ月以内に「ご愛用者登録」をしていただきますと、 「バッテリ無償提供サービス」等の特典を受けることができます。 ⇒「ご愛用者登録」（メーカーHP）はこちらから |
※無停電電源装置（UPS）用自動シャットダウンソフトPowerAttendant Standard Edition（Windows版/Linux版）およびネットワーク対応自動シャットダウンソフトPowerAct Pro（Master Agent Windows版）アップグレードのお知らせ（2024年5月15日）
⇒詳しくは、メーカーホームページへ
| 運転方式 | 常時商用給電方式 | ||
|---|---|---|---|
| 型式 | BY35S | BY50S | |
| 交 流 入 力 | 定格入力電圧 | AC100V | |
| 起動電圧範囲（※1） | 標準電圧感度 AC86±3〜114±3V 高電圧感度 AC95±3〜108±3V | ||
| 入力電圧範囲（※2） | 標準電圧感度 AC86±3〜114±3V 高電圧感度 AC95±3〜108±3V | ||
| 入力周波数 | 50/60Hz±4Hz | ||
| 最大電流 | 4.8A | 6.5A | |
| 相数 | 単相2線 | ||
| 入力プラグ形状 | NEMA5-15P | ||
| 入力保護 | リセットタイプ過電流保護器 | ||
| 入力保護容量 | 10A | ||
| 交 流 出 力 | 出力容量(共に上限) | 350VA/210W | 500VA/300W |
| 定格電流（出力定格電圧時） | 3.5A | 5A | |
| 切替時間 | 10msec以内 | ||
| 商用直送(切替時間) | - | ||
| 出力電圧(商用運転時) | 入力電圧スルー出力 | ||
| 出力電圧(バックアップ運転時) | AC100V±6％ | ||
| 出力周波数(商用運転時） | 入力周波数スルー出力 | ||
| 出力周波数(バックアップ運転時） | 50/60Hz±0.1Hz | ||
| 出力波形(商用時/バックアップ時） | 正弦波 | ||
| 波形歪率 | 25％以下（整流負荷、定格出力時、バックアップ運転時） | ||
| 相数 | 単相2線 | ||
| 出力コンセント（バックアップ） | NEMA5-15R×4個 | ||
| 過負荷保護 | <商用運転時> 接続負荷容量：115％→1分後に出力停止 接続負荷容量：125％→10秒後に出力停止 <バックアップ運転時> 接続負荷容量：125％→20秒後に出力停止 接続負荷容量：135％→1秒後に出力停止 | ||
| バ ッ テ リ | シール鉛バッテリ期待寿命（※3） | 4〜5年（長寿命） | |
| バッテリ容量(V/Ah/個数) | DC12V/7.2Ah/1個 | ||
| ユーザ側で交換 | ● | ||
| 増設 | - | ||
| 自動バッテリチェック機能 | ● | ||
| 充電時間 | 12時間 | ||
| バッテリ増設時の充電時間 | - | ||
| バックアップ時間（※4） | 6分以上 | 3.5分以上 | |
| バックアップ時間（※4） | 6分以上 | 3.5分以上 | |
|---|---|---|---|
| 電源ノイズ / 雷サージ保護機能 | ●（雷サージ保護機能のみ） | ||
| 回線サージ保護機能 | - | ||
| 外形寸法(W×D×Hmm) | 92×285×165（※6） | ||
| ゴム足高さ(mm) | 約1.3（※6） | ||
| 19インチラック対応(JIS/EIAラック対応) | - | ||
| 縦置き / 横置き可能 | ● | ||
| 本体質量 | 約4.5kg | ||
| 梱包質量 | 約5.5kg | ||
| 梱包寸法（W×D×Hmm) | 370×173×265 | ||
| 使用環境温度 / 湿度 | 0〜40℃/25〜85％RH（無結露） | ||
| 保管環境温度 / 湿度 | ー15〜40℃／10〜90％RH （バッテリ満充電、無結露で保管のこと） | ||
| ノイズ規制 | VCCIクラスB | ||
| 安全規格/RoHS指令適合 | - | ||
| ケーブル長さ | 約1.8m | ||
| 内部消費電力 通常時/最大時（※5） | 20W／30W | ||
| 発熱量 通常時/充電時（KJ/h） | 72/108 | ||
| 騒音 | 40db以下 | ||
| 冷却方式 | 自然空冷 | ||
| シリアル通信（RS-232C）（インタフェース形状） | - | ||
| シリアル通信（USB）（インタフェース形状） | ●（Bコネクタ） | ||
| 接点信号入出力 | - | ||
| 付 属 品 | 取扱説明書 | 日本語／英語 | |
| 縦置きスタンド | - | ||
| 19インチラック取付金具 | - | ||
| モジュラケーブル | - | ||
| 3P-2P変換プラグ | - | ||
| 接続ケーブル（長さ） | USB（約2.2m） | ||
| その他 | ゴム足 | ||
| シ ャ ッ ト ダ ウ ン ソ フ ト | シャットダウンソフト ・[NEW]PowerAttendant Standard Edition ・PowerAct Pro ・PowerAttendant Lite (2024年3月ダウンロード提供終了予定) ・Simple Shutdown Software (2024年3月ダウンロード提供終了予定) | ●オムロンHPより無償ダウンロード | |
| UPSサービスドライバソフト | ● | ||
| オ プ シ ョ ン | 交換用バッテリパック（質量） | BYB50S(2.5kg) | |
| 増設用バッテリユニット（質量） | - | ||
| SNMP/Webカード | - | ||
| 接点信号用オプションケーブル | - | ||
| その他 | 取付金具 BYP50S | ||
| 保証期間 | 3年（バッテリは1年）（※8） | ||
●は標準装備、○はオプション装備です。
※1： 電源スイッチをONにしてUPSを起動できる入力電圧範囲です。
※2： 商用運転が可能な入力電圧範囲です。
※3： 周囲温度20℃の場合。
※4： 周囲温度20℃、バッテリが初期状態の場合。
※5： 通常時／最大時共に無負荷時の値です。
※6： 外形寸法にゴム足の高さは含みません。ゴム足だけの高さは約0.8mm、ゴム足を含む外形寸法は（H）は、165.8mmになります。
※7： 電源ケーブルの種類は予告なしに変更する可能性があります。
※8： バッテリの無償提供はご購入後、1ヵ月以内にユーザ登録していただいたお客様に限ります。

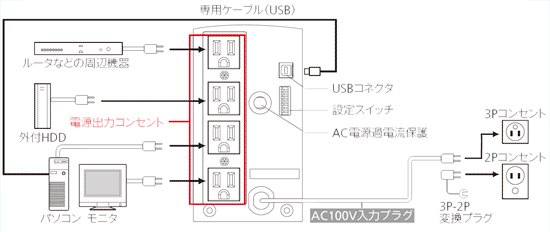

配線図

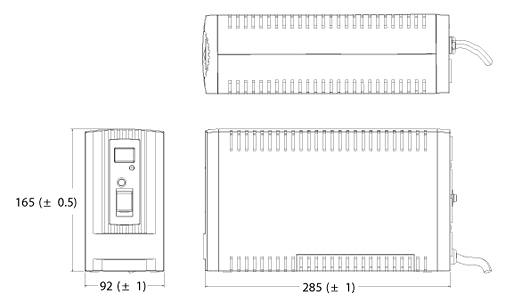

寸法図
