E2BGQ クイックロック方式ケーブルコネクタ
【三桂製作所】
E2BGQ クイックロック方式ケーブルコネクタ
ロックナット締付け作業不要。3アクションの簡単締め付け施工で、施工時間を大幅に短縮！
＜特長＞
・ロックナット締付け作業不要
ロックナットを使用しない方式で、盤内での締付け作業が不要になります。
大型盤での施行時、盤内・盤外での２人作業だったところ、盤外での１人作業で施工完了できます。
施工は３アクションで施工可能です。修理メンテナンス作業での取り外しも容易にできます。
＜用途＞
・高所、狭い場所での作業
工場、ビル、施設の監視カメラ、中継ボックス等の高所での作業、狭い場所での作業
機械、制御盤周りのスペースが取れない場所での作業
＜施工方法＞
・簡単な施工方法で、締付け作業が楽
３アクションで差し込み締付け施工ができる！（取り外しも容易にできます）
＜仕様＞
・色調：ライトグレー
・主材質：PA66
・特性：IP X7
・特性：耐油
・特性：耐振動（緩め止め付）
・環境：ハロゲンフリー
・環境：RoHS10物質対応
・難燃性：UL94V2
・温度範囲：-20～90℃
-
仕様
-
在庫価格照会

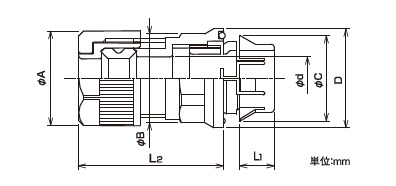

| 品番 | 挿入できる ケーブル外径 | パッキン 枠番 | 袋ナット | 本体フランジ | D | φC | φd | L1 | L2 | ﾉｯｸｱｳﾄ径 （mm） | 適合 板厚 （mm） | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大 | 最小 | 対角距離 φA | 二面巾 （mm） | 外径 φB | 二面巾 （mm） | |||||||||
| E2BGQ 08 16 | 8 | 4 | 08 | 24.6 | 22 | 27.7 | 25 | 31.3 | 27 | 8.3 | 11 | 46 | 21.8 | 0.8 ～5.0 |
| E2BGQ 10 16 | 10 | 6 | 10 | 27.2 | 24 | 27.7 | 25 | 10.3 | 46 | |||||
| E2BGQ 12 16 | 12 | 8 | 12 | 30.0 | 27 | 28.0 | 26 | 12.3 | 46 | |||||
| E2BGQ 15 16 | ※15 | 12 | 16 | 36.0 | 32 | 28.0 | 26 | 15.2 | 47 | |||||
| E2BGQ 12 22 | 12 | 8 | 12 | 30.0 | 27 | 27.0 | 0.8 ～5.0 | |||||||
| E2BGQ 16 22 | 16 | 12 | 16 | 36.0 | 32 | |||||||||
| E2BGQ 20 22 | 20 | 16 | 20 | 42.0 | 38 | |||||||||
| E2BGQ 24 28 | 24 | 20 | 24 | 48.0 | 44 | 34.0 | 0.8 ～5.0 | |||||||
| E2BGQ 26 28 | ※26 | 24 | 28 | 53.0 | 50 | |||||||||
※E2BGQ1516、2628は、挿入するケーブルの外側シースを剥ぎ取って使用すれば、15はφ16に、26はφ28の外径のシースにも適用できます。詳細については、仕様書・施工要領書をご参照ください。
