溝型コネクタタイプ（直流光） フォト・マイクロセンサEE-SX97
【オムロン（制御機器）】
【オムロン】
スタンダードだけどハイパフォーマンス！コネクタ内蔵で小型・簡単接続を実現！
＜特長＞
●コネクタ内蔵タイプで小型化、簡単接続を実現
コネクタを内蔵化することで、外形・占有寸法を大幅に小型化。
さらに、市販の汎用コネクタ採用で配線コストを削減します。
●逆接続保護回路が内蔵されて安心
逆接続保護機能を内蔵することで、電源逆接続、出力逆接続を保護します。
組込み現場のお客さまにも安心してお使いいただけます。
●入光時ＯＮ／しゃ光時ＯＮの２出力を装備
入光時ON/しゃ光時ONの2出力を全機種に装備しているため、使用状況に応じて配線だけで出力切替えが可能です。
●サーマルシャットダウン回路内蔵
ＮＰＮ出力タイプのＯＵＴ２制御出力にはサーマルシャットダウン回路による出力過電流保護機能を備えています。
-
仕様
-
在庫価格照会
| 検出距離 | 5mm（溝幅） | |
|---|---|---|
| 標準検出物体 | 2×0.8mm以上の不透明体 | |
| 応差 | 0.025mm以下 | |
| 光源（ピーク発光波長） | 赤外発光ダイオード（940nm） | |
| 表示灯 | 入光時点灯（赤色発光ダイオード） | |
| 電源電圧 | DC5〜24V±10％ リップル（p-p）10％以下 | |
| 消費電流 | 21mA以下 | |
| 制御出力 | 負荷電源電圧：DC5～24V 負荷電流：50mA以下 オフ電流：0.5mA以下 残留電圧：1.0V以下（負荷電流50mA時）、0.4V以下（負荷電流5mA時） | |
| 保護回路 | 電源逆接続保護、出力逆接続保護、出力過電流保護（NPNタイプのOUT2のみ働きます） | |
| 応答周波数 | 1kHz以上（平均値は3kHz） | |
| 使用周囲照度 | 受光面照度 蛍光灯：1,000lx以下 | |
| 周囲温度範囲 | 動作時：−25〜＋55℃ 保存時：−30〜＋80℃（氷結・結露なし状態） | |
| 周囲湿度範囲 | 動作時：5〜85％RH 保存時：5〜95％RH（氷結･結露なし状態） | |
| 振動（耐久） | 10～2000Hz 片振幅:0.75mm X,Y,Z各方向 掃引時間:15分 掃引回数:10回 | |
| 衝撃（耐久） | 500m/s2 Ｘ、Ｙ、Ｚ各方向：3回 | |
| 保護構造 | IP50 IEC60529規格 | |
| 接続方式 | コネクタタイプ | |
| 質量（梱包状態） | 約3g | |
| 材質 | ケース・カバー | ポリブチレンテレフタレート（PBT） |
| 投・受光部 | ポリカーボネート（PC） | |

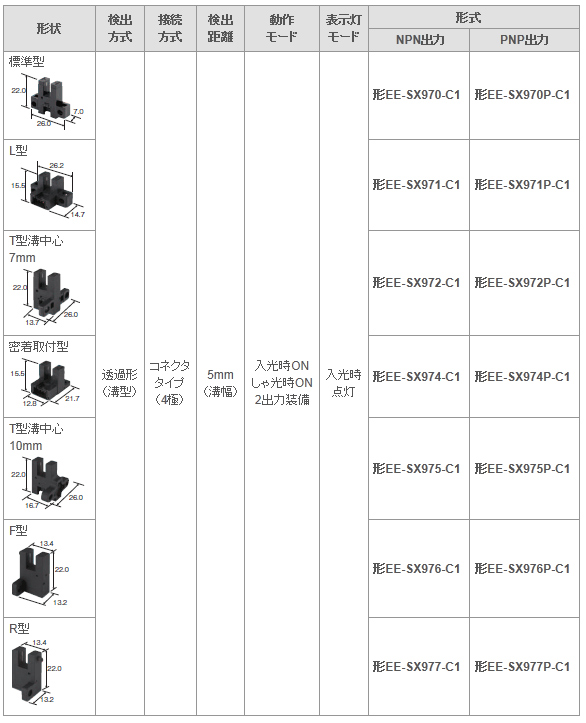

種類
