1.27mmピッチツーピースコネクタ　HIF6シリーズ

【ヒロセ電機】

1.27mmピッチツーピースコネクタ　HIF6シリーズ

■シリーズ特長

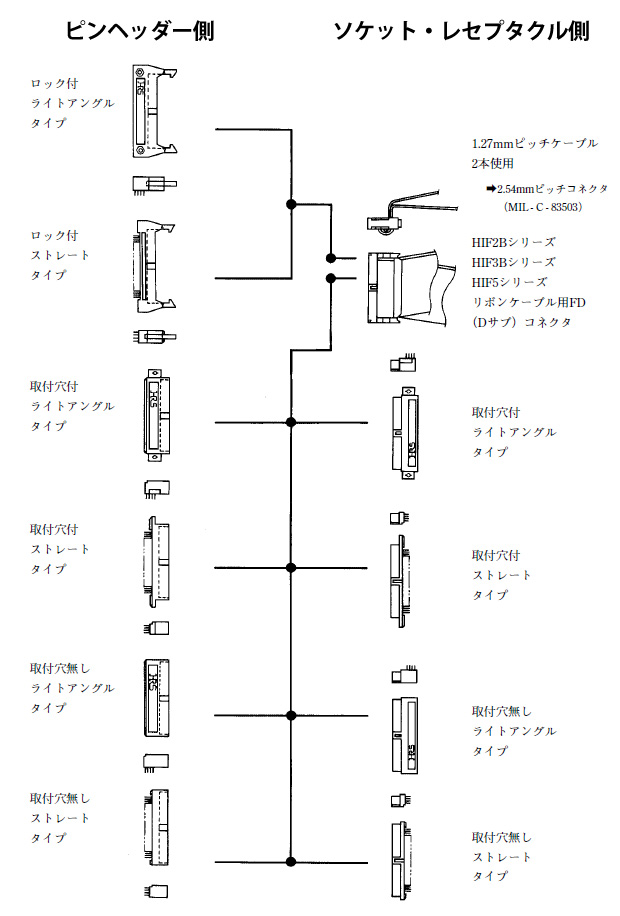

1. 製品バリエーション
接続方法は基板対基板タイプとケーブル圧接があります。
2. 幅広い用途
使用ケーブルは1.27mmピッチフラットケーブルである為、HIF2E、HIF3B、HIF5等との組合せが可能です。
3. 適合電線
適合電線は〈UL2651〉AWG＃28フラットケーブル（7本／0.127mm、外被径0.8～1.0mm）です。
4. 誤挿入防止構造
誤挿入防止ガイドにより誤挿入を防止しています。

仕様
在庫価格照会

製品規格


定格電流	0.5A
定格電圧	AC125V
使用温度範囲	-55～+85℃（注1）
使用湿度範囲	40～80％
保存温度範囲	-10～+60℃（注2）
保存湿度範囲	40～70％（注2）

（注1）通電時の温度上昇を含みます。
（注2）ここでの保存とは基板搭載前の未使用品に対する長期保管状態を表わします。
基板搭載後の無通電状態、および輸送時などの一時保管状態は、使用温湿度範囲が適用されます。


項目	規格	条件
絶縁抵抗	1000MΩ以上	DC250Vで測定
耐電圧	せん絡・絶縁破壊がないこと。	AC300Vrmsで1分間通電
接触抵抗	30mΩ以下	0.1Aで測定
耐振性	1μs以上の電気的瞬断がないこと。	10～55Hz、片振幅0.75mm、3方向　2時間
耐湿性	絶縁抵抗1000MΩ以上	温度40±2℃、湿度90～95％、96時間放置
温度サイクル	割れ、ひび及び各部に異常を生じないこと。	（－65℃：30分→15～35℃：MAX5分→ 125℃：30分→15～35℃：MAX5分）5サイクル
挿抜寿命	接触抵抗30mΩ以下	500回
はんだ耐熱性	性能に影響する樹脂部の溶融がないこと。	はんだ槽：260℃　10秒手はんだ：はんだごて温度：360℃　5秒
