丸型コネクタ

電子機器用丸形コネクタ　　JRシリーズ

【ヒロセ電機】

＜特長＞
・JIS C 5432 規格 電子機器用丸形コネクタ
・優れた電気的、機械的性能。
・嵌合部には5本のガイドを有し、非常にスムーズな嵌合

＜用途＞
工作機械,FA関連機器,通信機器

電子機器用丸形コネクタ　　JRシリーズ
極数3･4･5･7･8･10･14･16･24･26
コンタクト定格電流Max(A)3･5･10･30
シェルサイズ(φ)13･16･21･25
コネクタタイプアダプタ･ケーブル･パネル･ワイヤ
コンタクトセックスオス･メス
寿命(回)500･1000
適合ケーブルケーブル外径：Φ11,ソルダーポット内径：Φ1.1
･ケーブル外径：Φ11,ソルダーポット内径：Φ1.7
･ケーブル外径：Φ11.5,ソルダーポット内径：Φ1.1
･ケーブル外径：Φ11.5,ソルダーポット内径：Φ1.7
･ケーブル外径：Φ12,ソルダーポット内径：Φ1.1
･ケーブル外径：Φ15,ソルダーポット内径：Φ1.1
･ケーブル外径：Φ15,ソルダーポット内径：Φ1.7
･ケーブル外径：Φ15,
導体：AWG#16〜#20･ケーブル外径：Φ15,
導体：AWG#20〜#24,AWG#24〜#28
･ケーブル外径：Φ18,ソルダーポット内径：Φ1.1
･ケーブル外径：Φ18,ソルダーポット内径：Φ1.7
･ケーブル外径：Φ18,ソルダーポット内径：Φ3.4
･ケーブル外径：Φ18,
導体：AWG#20〜#24,AWG#24〜#28
･ケーブル外径：Φ8.5,ソルダーポット内径：Φ1.1
･ケーブル外径：Φ8.5,ソルダーポット内径：Φ1.7
･導体：AWG#16〜#20･導体：AWG#18〜#20
･導体：AWG#20〜#24･導体：AWG#24〜#28
端子接触部のメッキ金･銀
使用温度範囲-25〜85(℃)
結線方法はんだ･圧着

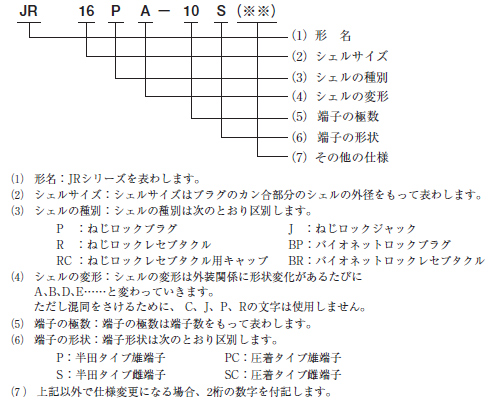

形式構成　　電子機器用丸形コネクタ　JRシリーズ

形式構成　　電子機器用丸形コネクタ　JRシリーズ
