φ40 積層式LED表示灯ポール取付タイプ LOUTシリーズ
【ｼｭﾅｲﾀﾞｰ(ｼｸﾞﾅﾘﾝｸﾞ)】
スーパーLEDサインタワー
φ40 積層式LED表示灯
超高輝度LED使用!!φ40ポール取付タイプ
＜仕様＞
●光源：LED
●IP65：対塵防噴流構造
●材質：
上部カバー：アロイ樹脂
グローブ：ポリカーボネート樹脂
ボディ部：ABS/アロイ樹脂
-
基本仕様
-
在庫価格照会

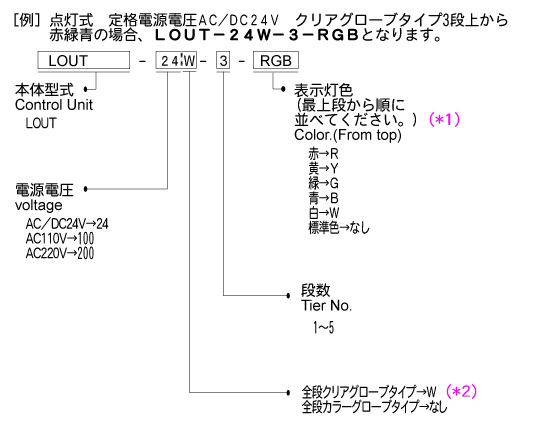

型式構成
（*１）同色のＬＥＤユニットを2段以上搭載する場合、1本の引き出し線で同時点灯をするか、個別点灯をするか、ご注文の際に必ずご指定ください。または、同時点灯の場合、信号線接点容量は、段数分のものをご用意ください。
（*２）ＬＯＵＴ－２４のみ可能です。
φ40積層式表示灯 （仕様）
| タイプ | 段数 | 型式 | 消費電力 | 製品質量 |
|---|---|---|---|---|
| AC/DC24V | 1 | LOUT-24-1 | 0.6W | 0.4Kg |
| 2 | LOUT-24-2 | 1.2W | 0.5Kg | |
| 3 | LOUT-24-3 | 1.8W | 0.5Kg | |
| 4 | LOUT-24-4 | 2.4W | 0.5Kg | |
| 5 | LOUT-24-5 | 3W | 0.5Kg | |
| AC/DC24V クリアグローブタイプ | 1 | LOUT-24W-1 | 0.6W | 0.4Kg |
| 2 | LOUT-24W-2 | 1.2W | 0.5Kg | |
| 3 | LOUT-24W-3 | 1.8W | 0.5Kg | |
| 4 | LOUT-24W-4 | 2.4W | 0.5Kg | |
| 5 | LOUT-24W-5 | 3W | 0.5Kg | |
| AC110V | 1 | LOUT-100-1 | 3.3W | 0.8Kg |
| 2 | LOUT-100-2 | 4W | 0.8Kg | |
| 3 | LOUT-100-3 | 4.6W | 0.8Kg | |
| 4 | LOUT-100-4 | 5.3W | 0.8Kg | |
| 5 | LOUT-100-5 | 5.9W | 0.9Kg | |
| AC220V | 1 | LOUT-200-1 | 3.3W | 0.8Kg |
| 2 | LOUT-200-2 | 4W | 0.8Kg | |
| 3 | LOUT-200-3 | 4.6W | 0.8Kg | |
| 4 | LOUT-200-4 | 5.3W | 0.8Kg | |
| 5 | LOUT-200-5 | 5.9W | 0.9Kg |
※引き出し線
●AC/DC24V:1100mm
信号線、電源線：UL1007AWG22
●AC110V･220V
信号線：UL1007AWG22
電源線：VFF0.75mm2×2芯
オプション・保守部品
| 品名 | 型式 | 備考 |
|---|---|---|
| φ17ポール取付台 | SB-102 | アルミ円形取付台 |
| 取付台 | PB-101 | 樹脂円形取付台 |
| φ17ポールL | 17-300LS、17-500LS、17-700LS | L金具付ポール |
| φ17ポールS | 17-300LB、17-500LB、17-700LB | アルミ円形取付台付ポール |
| 壁付けブラケット | XVCZ31 | 樹脂ブラケット |
| 色 | LEDユニット | グローブ | |
|---|---|---|---|
| カラーグローブ | クリアグローブ | ||
| 赤 | LOUT-R | LOUT-WR | LOUTG-R |
| 黄 | LOUT-Y | LOUT-WY | LOUTG-Y |
| 緑 | LOUT-G | LOUT-WG | LOUTG-G |
| 青 | LOUT-B | LOUT-WB | LOUTG-B |
| 白 | LOUT-W | LOUTG-W | |
| 型式 | 備考 |
|---|---|
| LOUT-3 | LOU用支柱ネジ 3段用 |
