MLP-D 電源用避雷器
【エムティティ】
雷の放電によって発生する誘導雷サージ電圧を吸収し、電子式計器を保護するDCV系の電回路用の高性能避雷器です。

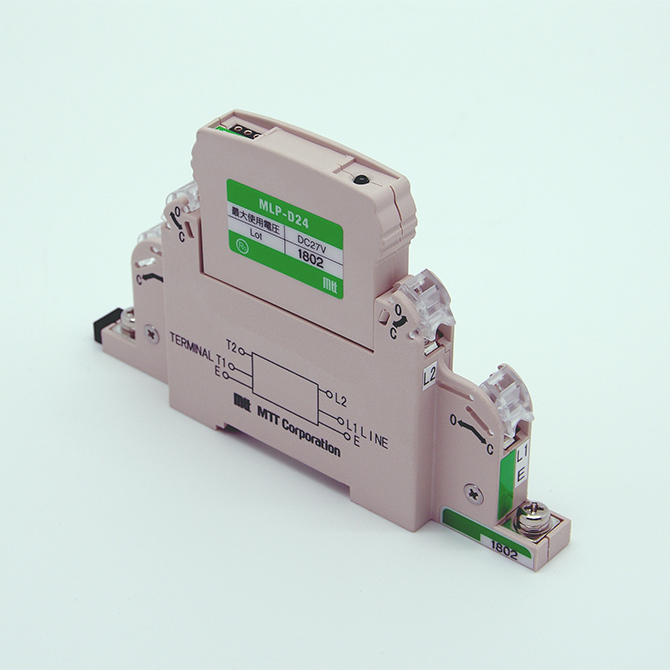

●MLP-D24
DC24V電源
●MLP-D48
DC48V電源
-
仕様
-
| 型式 | MLP-D24 | MLP-D48 | |
|---|---|---|---|
| 用途 | DC24V電源 | DC48V電源 | |
| 定格電圧 | DC27V | DC52V | |
| 定格電流 | DC3A | ||
| 漏れ電流 | 10μA以下 | ||
| 挿入損失 | DC〜1MHz | 1.0dB以下 | |
| 動作開始電圧 | 74〜90V（対地間） | 74〜90V（対地間） | |
| 電圧防護レベルUp | 500V以下（対地間） | ||
| 公称放電電流In | 2kA（対地間） | ||
| 最大放電電流 Imax | 8/20μs | 10kA（対地間） | |
| 10/350μs | 1kA（対地間） | ||
| 応答時間 | - | ||
| 接続端子 | M4ネジ端子 | ||
| 配線方法 | 中継・ぶらさげ | ||
| 使用環境 | 温度-40 〜70℃ 湿度96% 以下（結露の無いこと） | ||
| 劣化診断 | 専用テスタ（MLPT1）による検査 正常時：LED 点灯 異常時：LED 消灯 | ||
