[NE_NBE] サーキットブレーカ・Eシリーズ
![[NE_NBE] サーキットブレーカ・Eシリーズ](../member/admin/product_image/product_1041_big_nbe_nitto.jpg "[NE_NBE] サーキットブレーカ・Eシリーズ")
-
仕様
-
在庫価格照会
| フレーム | 50 | 60 | 100 | ||||
|---|---|---|---|---|---|---|---|
| 型式 | NBE52J | NBE53J | NBE62J | NBE63J | NBE102J | NBE103J | |
| 極数・素子 | 2P2E | 3P3E | 2P2E | 3P3E | 2P2E | 3P3E | |
| 定格電流 （A） | 15,20, 30,40, 50、 | 15,20, 30,40, 50、 | 60 | 60 | 50,60, 75,100 | 50,60, 75,100 | |
| 定格絶縁 電圧 | AC500V | AC600V | |||||
| 過電流 引外方式 | 完全電磁 | ||||||
| 端子構造 | 線押え端子 M５ | 圧着端子用 M６ | 圧着端子用 M８ | ||||
| 適合圧着端子 | R2-5〜CB22-5S | R2-6〜CB22-6S （22-S6） | R5.5-8〜CB60-8 （8S） | ||||
| 適合JIS 規格 | JIS C 8201-2-1 Ann2 | ||||||

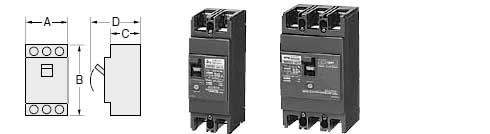

| サ イ ズ | A | 50 | 75 | 50 | 75 | 60 | 90 |
| B | 130 | 155 | |||||
| C | 60 | 60 | |||||
| D | 78 | 80 | |||||
※逆接続：可
※標準付属品：端子カバー、取付ねじ、木ねじ、封印プレート、端子カバー止ねじ
