ノーヒューズ遮断器 NF125-CV、NF125-CVFシリーズ
【三菱電機（制御）】
【三菱電機（制御）】
新技術を採用して遮断容量の向上や小形化を実現した
「World Super V シリーズ」！
●NF125-CVFは、NF125-CWより、外形小形化！
（W90×H130×D68⇒W75×H130×D68）
●IEC35mmレール取付用のツメを標準装備しました。
対象機種：小型F Style品（32～125Aフレーム全機種）
※NF125-CVは、NF125-CW外形・性能ともに変更なし。
-
仕様
-
在庫価格照会
| フレームA | 100 | 125 | 125 | ||||||
| 形名 | NF125-CVF | NF125-CV | |||||||
| 定格電流A | 60、75、100 | 125 | 125 | ||||||
| 極数 | 2 | 3 | 2 | 3 | 2 | 3 | |||
| 定格絶縁電圧V | 600 | 600 | 600 | ||||||
| 定 格 遮 断 容 量 （kA） | JIS C8201-2-1 Ann1 JIS C8201-2-1 Ann2 IEC60947-2 EN60947-2 （Icu/Ics） | AC | 690V | - | - | - | |||
| 500V | 7.5/4 | 7.5/4 | 7.5/4 | ||||||
| 440V | 10/5 | 10/5 | 10/5 | ||||||
| 415V | 10/5 | 10/5 | 10/5 | ||||||
| 400V | 10/5 | 10/5 | 10/5 | ||||||
| 380V | 10/5 | 10/5 | 10/5 | ||||||
| 230V | 30/15 | 30/15 | 30/15 | ||||||
| DC | 250V | 7.5/4 | 7.5/4 | 7.5/4 | |||||
| 125V | 7.5/4 | 7.5/4 | - | ||||||
| GB14048.2 （Icu/Ics） | AC | 415V | 10/5 | 10/5 | 10/5 | ||||
| 400V | 10/5 | 10/5 | 10/5 | ||||||
| 380V | 10/5 | 10/5 | 10/5 | ||||||
| 230V | 30/15 | 30/15 | 30/15 | ||||||
| DC | 250V | 7.5/4 | 7.5/4 | 7.5/4 | |||||
| 125V | 7.5/4 | 7.5/4 | - | ||||||
| NK （Icu/Ics） | AC | 450V | - | - | 10/5 | ||||
| 240V | - | - | 30/15 | ||||||
| DC | 250V | - | - | 7.5/4 | - | ||||

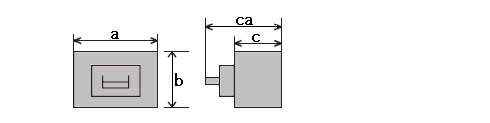

| 外形寸法 （ｍｍ） | ａ | 50 | 75 | 50 | 75 | 60 | 90 | ||
| ｂ | 130 | 130 | 130 | ||||||
| ｃ | 68 | 68 | 68 | ||||||
| ｃａ | 90 | 90 | 90 | ||||||
