PM-PW18x-NR2086 シリーズ コモンモジュール（タテ型）
• DIN35 レール用マウントキャリア
• 3.5 mmピッチ
＜種類＞
・PM-PW18P-NR2086-R ：＋18点タイプ
・PM-PW18N-NR2086-B ：－18点タイプ
・PM-PW18W-NR2086-BR：＋－各9点タイプ
・PM-PW18E-NR2086-G ：18点タイプ（信号分岐）
-
仕様
-
在庫価格照会
| 仕様 | 点数 | 型番 | 点数 | 型番 |
|---|---|---|---|---|
| コモンモジュール（タテ型） | 18 | PM-PW18P-NR2086-R | 9ｘ2 | PM-PW18W-NR2086-BR |
| PM-PW18N-NR2086-B | 18 | PM-PW18E-NR2086-G | ||
| 定格電圧 | AC/DC 250V | AC/DC 250V | ||
| 定格電流 | 10A | 10A | ||
| 定格電圧（EN60664-1による） | 250V / 1.5kV / 2 | 250V / 1.5kV / 2 | ||
| 動作温度／保存温度 | －20～＋60°C、結露なきこと | －20～＋60°C、結露なきこと | ||
| 寸法 | W 12.7 × H 39.9 × L 85 mm H：DIN レール上端からの寸法 | W 12.7 × H 39.9 × L 85 mm H：DIN レール上端からの寸法 | ||
| 端子台 | Push-in CAGE CLAMP® 2086 シリーズ | Push-in CAGE CLAMP® 2086 シリーズ | ||
| 適合電線 | 0.14～1.5 mm2 / AWG 26～14 （電線被覆外径 φ3.1 mm以下） | 0.14～1.5 mm2 / AWG 26～14 （電線被覆外径 φ3.1 mm以下） | ||
| 電線むき長さ | 8～9 mm | 8～9 mm | ||
| 推奨工具 | 210-719、210-119SB | 210-719、210-119SB | ||
回路図

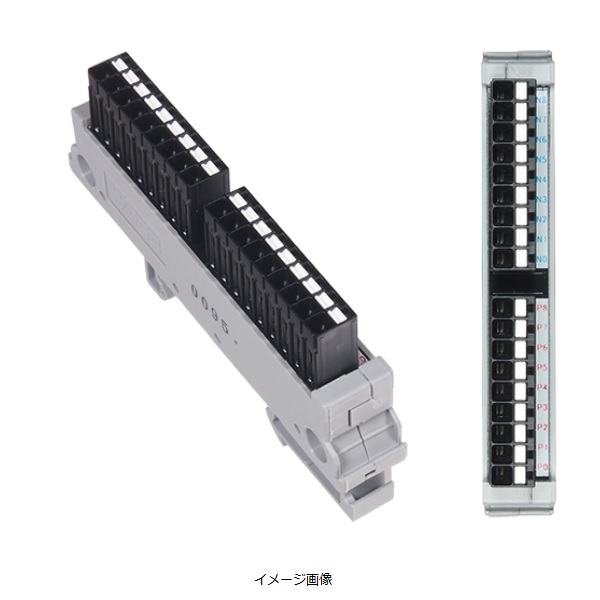

画像は、PM-PW18W-NR2086-BR
