銅線用　R形裸圧着端子（丸形）R22、R38、R60、R80、R100、R150

【ニチフ】

【ニチフ】
銅線用　裸圧着端子　（Ｒ形）丸形。
22mm²、38mm²、60mm²、80mm²、100mm²、150mm²、

■材料　端子：無酸素銅（電気すずめっき）　　
　　　
■定格電流：絶縁電線の許容電流（電気設備技術基準公示第29条）に基づいています。

■販売単位は、1ヶ単位

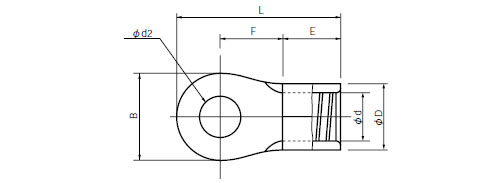

型番	規格	各部の寸法ｍｍ							電線抱合範囲
型番	規格	φｄ2	B	L	F	E	φＤ	φｄ	単線ｍｍ	より線ｍｍ²	AWG
R 22-6	●	6.4	16.5	33.3	13.05	12	11.5	7.7	-	16.78～26.66	4
R 22-8	●	8.4	16.5	33.3	13.05	12	11.5	7.7	-	16.78～26.66	4
R 22-10	●	10.5	17.5	36.3	15.55	12	11.5	7.7	-	16.78～26.66	4
R 22-12	●	13	22	42.3	19.3	12	11.5	7.7	-	16.78～26.66	4
R 38-6S	○	6.4	15.3	39	18.4	13	13.3	9.4	-	26.66～42.42	2
R 38-6	○	6.4	22	42.3	18.3	13	13.3	9.4	-	26.66～42.42	2
R 38-8S	○	8.4	15.3	39	18.4	13	13.3	9.4	-	26.66～42.42	2
R 38-8	●	8.4	22	42.3	18.3	13	13.3	9.4	-	26.66～42.42	2
R 38-10S	○	10.5	15.3	39	18.4	13	13.3	9.4	-	26.66～42.42	2
R 38-10	●	10.5	22	42.3	18.3	13	13.3	9.4	-	26.66～42.42	2
R 38-12	●	13	22	42.3	18.3	13	13.3	9.4	-	26.66	2
R 60-6	○	6.4	22	48.5	19	18.5	15.5	11.4	-	42.42～60.57	1/0
R 60-8	●	8.4	22	48.5	19	18.5	15.5	11.4	-	42.42～60.57	1/0
R 60-10	●	10.5	22	48.5	19	18.5	15.5	11.4	-	42.42～60.57	1/0
R 60-12	●	13	22	48.5	19	18.5	15.5	11.4	-	42.42～60.57	1/0
R 70-8	○	8.4	24	51	20	19	17.6	13.5	-	60.57～76.28	2/0
R 70-10	○	10.5	24	51	20	19	17.6	13.5	-	60.57～76.28	2/0
R 70-12	○	13	24	51	20	19	17.6	13.5	-	60.57～76.28	2/0
R 80-10	○	10.5	27	52.5	20	19	19.5	14.5	-	76.28～96.3	3/0
R 80-12	○	13	27	52.5	20	19	19.5	14.5	-	76.28～96.3	3/0
R 100-8	○	8.4	28.5	53.5	20.3	19	22.3	16.4	-	96.3～117.2	4/0
R 100-10	●	10.5	28.5	53.5	20.3	19	22.3	16.4	-	96.3～117.2	4/0
R 100-12	●	13	28.5	53.5	20.3	19	22.3	16.4	-	96.3～117.2	4/0
R 100-16	●	17	32	62.5	27.5	19	22.3	16.4	-	96.3～117.2	4/0
R 150-10	●	10.5	36	67.3	22.3	27	26.5	19.5	-	117.2～152.05	250～300MCM
R 150-12	●	13	36	67.3	22.3	27	26.5	19.5	-	117.2～152.05	250～300MCM
R 150-16	●	17	36	83.3	38.3	27	26.5	19.5	-	117.2～152.05	250～300MCM
R 200-12	●	13	44	91	35.8	33.2	32.7	24	-	192.6～242.27	400MCM
