SC20DA～SC65XA 電磁接触器 SC-NEXTシリーズ
【富士電機】
電磁接触器 SC-NEXTシリーズ
・SC20DA
・SC26DA
・SC38DA
・SC50XA
・SC65XA
-
仕様
-
在庫価格照会
| フレーム | 20 | 26 | 32 | |||
|---|---|---|---|---|---|---|
| 形式 | 電磁接触器 | SC20D | SC26X | SC26D | SC32X | |
| 電磁開閉器 | SW20D | SW26X | SW26D | － | ||
| サーマルリレー | TR38X | |||||
| 補助接点構成 | 2a、 1a1b、2b | 1a、1b | 2a、 1a1b、2b | 1a、1b | ||
| 定格 （JIS 規格準拠） | 三相かご形 モータ容量 (AC-3, AC-3e) | 200-240V | 4kW | 5.5kW | 5.5kW | 6.5kW |
| 20A | 26A | 26A | 32A | |||
| 380-440V | 7.5kW | 11kW | 11kW | 15kW | ||
| 20A | 26A | 26A | 32A | |||
| 開放熱電流 | 32A | 50A | 50A | 50A | ||
| 外形寸法 [mm] | 交流操作品 | W | 64 | 53 | 64 | 53 |
| H | 80 | 80 | 80 | 80 | ||
| D | 82 | 82 | 82 | 82 | ||
| 仕様 | ||||||
| 電磁接触器 | 交流操作形（標準形） | SC □ X(D)A | ○ | ○ | ○ | ○ |
| 交流操作可逆形 | SC □ X(D)AR | ○ | ○ | ○ | ○ | |
| 直流操作形 | SC □ X(D)G | ○ | ○ | ○ | ○ | |
| 直流操作形 （低消費電力タイプ） | SC □ X(D)G-L | ○ | ○ | ○ | ○ | |
| スーパーマグネット付 （交・直流両用操作形) | SC □ XS | － | － | － | － | |
| 低電圧補償形 | SC □ X(D)U | ○ | ○ | ○ | ○ | |
| 機械ラッチ形 （交・直流両用操作形） | SC □ X(D)V | ○ | － | ○ | － | |
| 電磁開閉器 | 交流操作形（標準形） | SW □ X(D)A | ○ | ○ | ○ | － |
| 交流操作可逆形 | SW □ X(D)AR | ○ | ○ | ○ | － | |
| 直流操作形 | SW □ X(D)G | ○ | ○ | ○ | － | |
| 直流操作形 （低消費電力タイプ） | SW □ X(D)G-L | ○ | ○ | ○ | － | |
| 低電圧補償形 | SW □ X(D)U | ○ | ○ | ○ | － | |
| 3 素子サーマルリレー付 | SW □ X(D) □ 3 | ○ | ○ | ○ | － | |
| 2E サーマルリレー付 | SW □ X(D) □ K | ○ | ○ | ○ | － | |
| フレーム | 38 | 40 | 50 | 65 | |||
|---|---|---|---|---|---|---|---|
| 形式 | 電磁接触器 | SC38X | SC38D | SC40X | SC50X | SC65X | |
| 電磁開閉器 | SW38X | SW38D | SW40X | SW50X | SW65X | ||
| サーマルリレー | TR38X | TR65X | |||||
| 補助接点構成 | 1a、1b | 2a、1a1b、2b | 1a1b | 1a1b | 1a1b | ||
| 定格 （JIS 規格準拠） | 三相かご形 モータ容量 (AC-3, AC-3e) | 200-240V | 7.5W | 7.5kW | 7.5kW | 11kW | 15kW |
| 35A | 35A | 40A | 50A | 65A | |||
| 380-440V | 18.5kW | 18.5kW | 18.5kW | 22kW | 30kW | ||
| 38A | 38A | 40A | 50A | 65A | |||
| 開放熱電流 | 50A | 50A | 80A | 80A | 80A | ||
| 外形寸法 [mm] | 交流操作品 | W | 53 | 64 | 64 | 64 | 64 |
| H | 80 | 80 | 80 | 89 | 89 | ||
| D | 82 | 82 | 82 | 93 | 93 | ||
| 仕様 | |||||||
| 電磁接触器 | 交流操作形（標準形） | SC □ X(D)A | ○ | ○ | ○ | ○ | ○ |
| 交流操作可逆形 | SC □ X(D)AR | ○ | ○ | ○ | ○ | ○ | |
| 直流操作形 | SC □ X(D)G | ○ | ○ | ○ | ○ | ○ | |
| 直流操作形 （低消費電力タイプ） | SC □ X(D)G-L | ○ | ○ | ○ | ○ | ||
| スーパーマグネット付 （交・直流両用操作形) | SC □ XS | － | － | － | － | － | |
| 低電圧補償形 | SC □ X(D)U | ○ | ○ | ○ | ○ | ○ | |
| 機械ラッチ形 （交・直流両用操作形） | SC □ X(D)V | － | ○ | ○ | ○ | ○ | |
| 電磁開閉器 | 交流操作形（標準形） | SW □ X(D)A | ○ | ○ | ○ | ○ | ○ |
| 交流操作可逆形 | SW □ X(D)AR | ○ | ○ | ○ | ○ | ○ | |
| 直流操作形 | SW □ X(D)G | ○ | ○ | ○ | ○ | ○ | |
| 直流操作形 （低消費電力タイプ） | SW □ X(D)G-L | ○ | ○ | － | ○ | － | |
| 低電圧補償形 | SW □ X(D)U | ○ | ○ | ○ | ○ | ○ | |
| 3 素子サーマルリレー付 | SW □ X(D) □ 3 | ○ | ○ | ○ | ○ | ○ | |
| 2E サーマルリレー付 | SW □ X(D) □ K | ○ | ○ | ○ | ○ | ○ | |

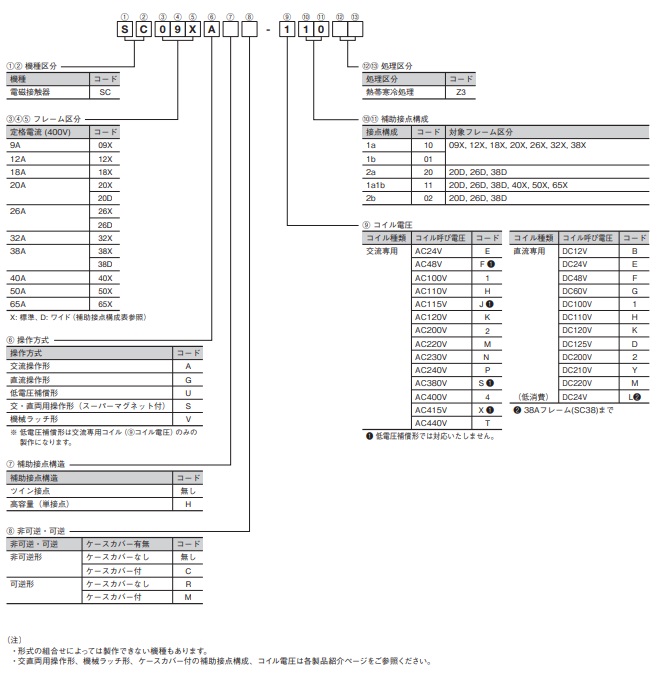

型式構成
