SZ型 防水シール座金
【タカチ電機工業】
＜特徴＞

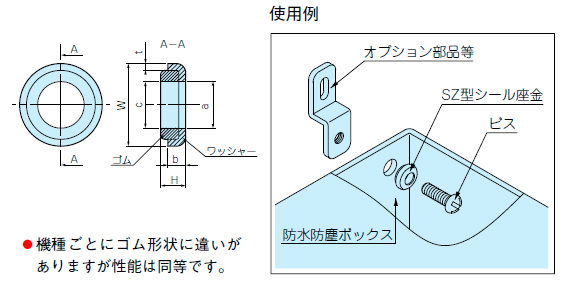

●ボックス本体に穴加工してビス止めする場合に加工部のシール材としてご使用下さい。
●NBR（ニトリルゴム）はシール材として一般的なゴムで特に耐油性に優れています。
●シリコンゴムは使用温度範囲が広く耐熱、耐寒、耐水性に優れています。
-
仕様
-
在庫価格照会
| 型番 | W | H | a | b | c | t | ワッシャー 材質 | ゴム材質 | 色 | 適用ネジ |
|---|---|---|---|---|---|---|---|---|---|---|
| SZ-3N | 7 | 2.7 | 3.2 | 2.2 | 3.1 | 0.5 | SUS304 | NBR | 黒 | M3 |
| SZ-3S | 7 | 2.7 | 3.2 | 2.2 | 3.1 | 0.5 | SUS304 | シリコン | 茶 | M3 |
| SZ-4N | 8 | 2.8 | 4.2 | 2.1 | 4.1 | 0.5 | SUS304 | NBR | 黒 | M4 |
| SZ-4S | 8 | 2.8 | 4.2 | 2.1 | 4.1 | 0.5 | SUS304 | シリコン | 茶 | M4 |
| SZ-5N | 9.5 | 3.6 | 5.2 | 2.7 | 5.1 | 0.8 | SUS304 | NBR | 黒 | M5 |
| SZ-5S | 9.5 | 3.6 | 5.2 | 2.7 | 5.1 | 0.8 | SUS304 | シリコン | 茶 | M5 |
| SZ-6N | 11.5 | 4 | 6.2 | 3 | 6.2 | 1 | SUS304 | NBR | 黒 | M6 |
| SZ-6S | 11.5 | 4 | 6.2 | 3 | 6.2 | 1 | SUS304 | シリコン | 茶 | M6 |
| SZ-8N | 15.2 | 3.8 | 8.2 | 3.2 | 8.2 | 1 | SUS304 | NBR | 黒 | M8 |
| SZ-8S | 15.2 | 3.8 | 8.2 | 3.2 | 8.2 | 1 | SUS304 | シリコン | 茶 | M8 |
| SZ-10N | 18 | 5.3 | 10.2 | 4 | 10.2 | 1.5 | SUS304 | NBR | 黒 | M10 |
| SZ-10S | 18 | 5.3 | 10.2 | 4 | 10.2 | 1.5 | SUS304 | シリコン | 茶 | M10 |
| SZ-12N | 24 | 6.1 | 14.2 | 4.8 | 12.2 | 1.5 | SUS304 | NBR | 黒 | M12 |
| SZ-12S | 24 | 6.1 | 14.2 | 4.8 | 12.2 | 1.5 | SUS304 | シリコン | 茶 | M12 |
| SZ-16N | 30 | 6.8 | 18.4 | 5.3 | 16 | 1.9 | SUS304 | NBR | 黒 | M16 |
| SZ-16S | 30 | 6.8 | 18.4 | 5.3 | 16 | 1.9 | SUS304 | シリコン | 茶 | M16 |
