漏電点探査機能付 配線路探査器 Superラインチェッカ TLC-C
【戸上電機製作所】
「ノイズカット機能搭載」
「センサ部のスリム化」
「クランプセンサ標準装備」
＜機能＞
◆活線でのブレーカ探査・ケーブル探査
埋設線探査・電力量計誤結線チェック
◆死線での漏電点探査・ケーブル探査
埋設線探査
◆回路電圧チェック（活線）

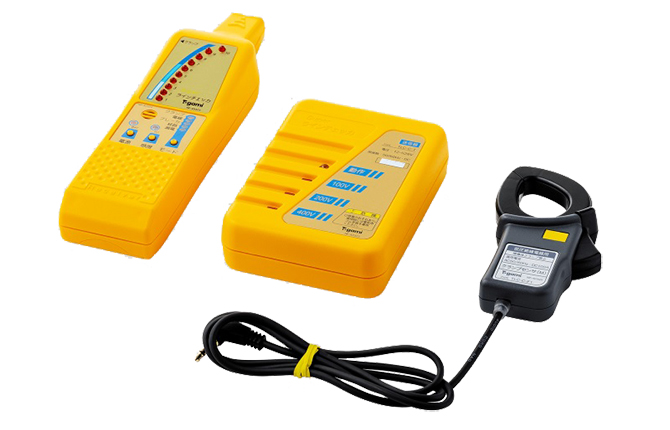

＜キット明細＞
・送信器×1 ・受信器×1
・クランプセンサ（Ｍ）×1
・100Ｖプラグ付コード×1
・電池クリップ付コード×1
・9Ｖマンガン乾電池×1（受信器用）
・キャリングケース×1 ・取り扱い説明書×1
-
仕様
-
在庫価格照会
定格および仕様
| 適用電圧範囲 | AC50/60Hz・DCともに12～528V |
|---|---|
| 方式 | 電流消費型 |
| 信号周波数 | 5kHz |
| 信号電流 | 200mAp |
| 信号時間 | 30ms |
| 信号周期 | 500ms |
| 動作表示 | LED（黄） |
| 電圧表示 | LED（赤）（100V・200V・400V） |
| 寸法 | 112(H)×82(W)×30(D)mm |
| 質量 | 約111g |
| 検出方法 | 信号電流によって発生する磁界を検出 |
|---|---|
| 検出周波数 | 5kHz |
| 内蔵センサ | コイルセンサ2個（電線探査用コイルおよびブレーカ探査用コイル） |
| 外部センサ | クランプセンサ（プラグ接続式） |
| 判定方法 | 10個の判定用LED（赤）点滅（受信レベル表示）およびブザー音 |
| 感度切替 | クランプ、電線、ブレーカ、経路、漏電の5段階モード切替えおよび各モード共通の L（低）／H（高）感度切替え |
| 漏電探査可能線路条件 | 地絡抵抗2kΩ以下 対地静電容量0.01μF以下 |
| 電源 | 9V乾電池×1個（マンガンまたはアルカリ乾電池） |
| 電池寿命 | 約8時間（マンガン乾電池20℃連続受信） |
| 電池寿命表示 | T-LED(青）（点灯＝良/点滅＝交換時期/消灯=使用不可） |
| オートパワーオフ | 無操作になってから10分後に自動オフ |
| オートパワーオフ警告音 | 1.5秒(ON)→5秒(OFF)→1.5秒(ON)→5秒(OFF)→3秒（ON)の 最後の3秒のブザー音終了後、 電源OFF |
| 適用クランプセンサ | クランプセンサ（M)（内径φ24）（標準付属） 適用電流 AC50/60Hz DC100A クランプセンサ（LL)（内径φ68）（オプション） 適用電流 AC50/60Hz DC500A クランプセンサ（L)（内径φ40）（オプション） 適用電流 AC50/60Hz DC300A クランプセンサ（S)（内径φ8）（オプション） 適用電流 AC50/60Hz DC30A |
| 寸法 | 193(H)×51(W)×33(D)mm |
| 質量 | 約135g（乾電池含む） |
