TMEXシリーズ（Y形）先開形 環境配慮形絶縁被覆付Y形圧着端子
【ニチフ】
【ニチフ】
TMEXシリーズ（Y形）先開形 環境配慮形絶縁被覆付端子
＜特長＞
●定格電圧600Vで電気絶縁性に優れています。
●使用温度範囲は-40℃～120℃
●ノンハロゲン材料（ポリカ－ボネイト）のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。
●RoHS10物質の適合品。
-
仕様
-
在庫価格照会

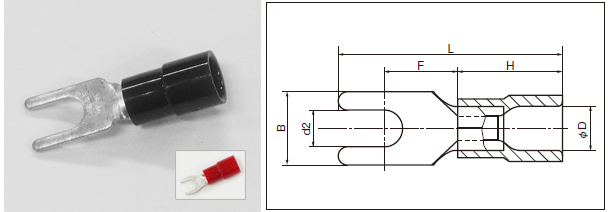

・1.25Y-3Sは、上記の形状です。（画像は、TNEX-1.25-3S-REDです。）
寸法表
| 品番（注） | 各部の寸法mm | 電線抱合範囲 | 適合工具 手動 | 標準色 | 取扱単位 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φd2 | B | L | F | H | φD | より線 mm2 | AWG | |||||
| TMEX 0.3Y-2 | ○ | 2.2 | 5.2 | 17.5 | 4.9 | 10 | 2.8 | 0.2 ～0.5 | 24-20 | NH5、NH32 | 黄 | 在庫品 100個/箱 取寄品 100個入 ｘ10箱 |
| TMEX 0.3Y-3 | ○ | 3.2 | ||||||||||
| TMEX 0.3Y-3.5N | ○ | 3.7 | 5.8 | 20.5 | 5.8 | |||||||
| TMEX 0.3Y-4N | ○ | 4.3 | 6.4 | 6.6 | ||||||||
| TMEX 0.3Y-5 | ○ | 5.3 | 8.0 | 21.0 | 7.0 | |||||||
| TMEX 1.25Y-2.5 | ○ | 2.7 | 4.7 | 17.2 | 5.1 | 10 | 4.1 | 0.3 ～0.5 | 22-16 | NH11、NH32 | 赤 | 在庫品 100個/箱 取寄品 100個入 ｘ10箱 |
| TMEX 1.25Y-3K | ○ | 3.2 | 5.6 | 20.5 | 5.8 | |||||||
| TMEX 1.25Y-3S | ○ | 5.7 | 17.4 | 4.8 | ||||||||
| TMEX 1.25Y-3 | ○ | 5.8 | 20.5 | 5.8 | ||||||||
| TMEX 1.25Y-3N | ○ | |||||||||||
| TMEX 1.25Y-3.5K | ○ | 3.7 | 5.6 | 21.5 | 6.6 | |||||||
| TMEX 1.25Y-3.5 | ○ | 5.8 | 20.5 | 5.8 | ||||||||
| TMEX 1.25Y-3L | ○ | 6.2 | 21.5 | 6.8 | ||||||||
| TMEX 1.25Y-4N | ○ | 4.3 | 6.4 | 21.9 | 6.6 | |||||||
| TMEX 1.25Y-4S | ○ | 7.0 | 7.6 | |||||||||
| TMEX 1.25Y-4M | ○ | 8.1 | 7.5 | |||||||||
| TMEX 1.25Y-4L | ○ | 9.6 | 23.0 | 8.3 | ||||||||
| TMEX 1.25Y-5 | ○ | 5.3 | ||||||||||
| TMEX 1.25Y-6 | ○ | 6.4 | 11.0 | 24.5 | 8.6 | |||||||
| TMEX 2Y-3 | ○ | 3.2 | 5.9 | 21.3 | 6.6 | 10 | 4.6 | 1.04 ～2.63 | 16-14 | NH12、NH32 | 青 | 在庫品 100個/箱 取寄品 100個入 ｘ10箱 |
| TMEX 2Y-3.5S | ○ | 3.7 | 5.8 | |||||||||
| TMEX 2Y-3.5 | ○ | 6.4 | ||||||||||
| TMEX 2Y-3.5L | ○ | 7.6 | ||||||||||
| TMEX 2Y-4N | ○ | 4.3 | 21.5 | 6.6 | ||||||||
| TMEX 2Y-4S | ○ | 7.0 | 7.0 | |||||||||
| TMEX 2Y-4 | ○ | 8.0 | 7.1 | |||||||||
| TMEX 2Y-4M | ○ | 10.0 | 22.6 | 8.7 | ||||||||
| TMEX 2Y-5 | ○ | 5.3 | 8.0 | 21.5 | 7.1 | |||||||
| TMEX 2Y-5M | ○ | 10.0 | 22.6 | 8.7 | ||||||||
| TMEX 2Y-5L | ○ | 12.0 | 23.5 | 8.5 | ||||||||
| TMEX 2Y-6 | ○ | 6.4 | 25.5 | 8.6 | ||||||||
| TMEX 2Y-8 | ○ | 8.4 | 14.0 | 27.5 | 11.5 | 50個入 ｘ10箱 | ||||||
| TMEX 3.5Y-4 | ○ | 4.3 | 8.0 | 26.0 | 7.2 | 14 | 6.3 | 2.63 ～4.6 | 12 | NH13 | 黄 | 50個/箱 |
| TMEX 3.5Y-5 | ○ | 5.3 | 9.5 | 28.0 | 8.3 | |||||||
| TMEX 3.5Y-6 | ○ | 6.4 | 12.0 | 30.0 | 9.8 | |||||||
| TMEX 5.5Y-4S | ○ | 4.3 | 8.4 | 25.7 | 7.2 | 14 | 6.8 | 2.63 ～6.64 | 12-10 | NH13 | 黄 | 50個/箱 |
| TMEX 5.5Y-4 | ○ | 9.0 | ||||||||||
| TMEX 5.5Y-5 | ○ | 5.2 | 9.0 | |||||||||
| TMEX 5.5Y-6 | ○ | 6.4 | 12.5 | 32.7 | 12.0 | |||||||
（注） ○：UL・C-UL登録品
