XW4M / XW4N　3.5mmピッチプッシュイン端子台基板用コネクタ

【オムロン（電子部品）】

XW4M / XW4N
3.5mmピッチプッシュイン端子台基板用コネクタ

メーカーホームページへ

＜特長＞
• 独自のかん合構造により、簡単な挿抜と接触信頼性の確保を両立。「検査」「組立」「保守」における作業性向上に貢献。
• スルーホールリフローはんだ付け対応のためリフロー実装が可能。
• ソケット天面のピン番号印字に標準対応。基板など別スペースへの印字作業が不要。
• ドライバを挿した状態で保持する「ハンズフリー」機構により、配線時の高い作業性を実現。
• UL規格（ファイルNo.E245101）認定品を標準品にしています。（ドライバを除く）


形式	1列タイプ		２列タイプ
極数	2～20極　※19極除く		4～40極　※38極除く偶数極数
形式	ストレート端子	L形端子	ストレート端子	L形端子
形式	XW4M-□□D1-V1D□	XW4M-□□D1-H1D□	XW4M-□□D2-V1D□	XW4M-□□D2-H1D□
プラグ
形式	XW4N-□□D1-□		XW4N-□□D2-□
ソケット

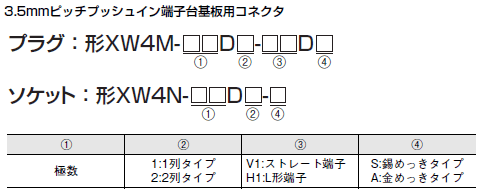

形式構成

形XW4M　プラグ　1列


極数	プラグ　2列、ストレート端子		プラグ　2列、L形端子		最小梱包単位（個）
極数	錫めっきタイプ	金めっきタイプ	錫めっきタイプ	金めっきタイプ	最小梱包単位（個）
4	形XW4M-04D2-V1DS	形XW4M-04D2-V1DA	形XW4M-04D2-H1DS	形XW4M-04D2-H1DA	85
6	形XW4M-06D2-V1DS	-	形XW4M-06D2-H1DS	-	70
8	形XW4M-08D2-V1DS	形XW4M-08D2-V1DA	形XW4M-08D2-H1DS	形XW4M-08D2-H1DA	60
10	形XW4M-10D2-V1DS	-	形XW4M-10D2-H1DS	-	50
12	形XW4M-12D2-V1DS	形XW4M-12D2-V1DA	形XW4M-12D2-H1DS	形XW4M-12D2-H1DA	45
14	形XW4M-14D2-V1DS	-	形XW4M-14D2-H1DS	-	40
16	形XW4M-16D2-V1DS	形XW4M-16D2-V1DA	形XW4M-16D2-H1DS	形XW4M-16D2-H1DA	35
18	形XW4M-18D2-V1DS	-	形XW4M-18D2-H1DS	-	35
20	形XW4M-20D2-V1DS	形XW4M-20D2-V1DA	形XW4M-20D2-H1DS	形XW4M-20D2-H1DA	30
22	形XW4M-22D2-V1DS	形XW4M-22D2-V1DA	形XW4M-22D2-H1DS	形XW4M-22D2-H1DA	30
24	形XW4M-24D2-V1DS	形XW4M-24D2-V1DA	形XW4M-24D2-H1DS	形XW4M-24D2-H1DA	25
26	形XW4M-26D2-V1DS	-	形XW4M-26D2-H1DS	-	25
28	形XW4M-28D2-V1DS	-	形XW4M-28D2-H1DS	-	20
30	形XW4M-30D2-V1DS	形XW4M-30D2-V1DA	形XW4M-30D2-H1DS	形XW4M-30D2-H1DA	20
32	形XW4M-32D2-V1DS	形XW4M-32D2-V1DA	形XW4M-32D2-H1DS	形XW4M-32D2-H1DA	20
34	形XW4M-34D2-V1DS	形XW4M-34D2-V1DA	形XW4M-34D2-H1DS	形XW4M-34D2-H1DA	20
36	形XW4M-36D2-V1DS	形XW4M-36D2-V1DA	形XW4M-36D2-H1DS	形XW4M-36D2-H1DA	20
40	形XW4M-40D2-V1DS	形XW4M-40D2-V1DA	形XW4M-40D2-H1DS	形XW4M-40D2-H1DA	15

形XW4M　プラグ　2列


極数	プラグ　2列、ストレート端子		プラグ　2列、L形端子		最小梱包単位（個）
極数	錫めっきタイプ	金めっきタイプ	錫めっきタイプ	金めっきタイプ	最小梱包単位（個）
4	形XW4M-04D2-V1DS	形XW4M-04D2-V1DA	形XW4M-04D2-H1DS	形XW4M-04D2-H1DA	85
6	形XW4M-06D2-V1DS	-	形XW4M-06D2-H1DS	-	70
8	形XW4M-08D2-V1DS	形XW4M-08D2-V1DA	形XW4M-08D2-H1DS	形XW4M-08D2-H1DA	60
10	形XW4M-10D2-V1DS	-	形XW4M-10D2-H1DS	-	50
12	形XW4M-12D2-V1DS	形XW4M-12D2-V1DA	形XW4M-12D2-H1DS	形XW4M-12D2-H1DA	45
14	形XW4M-14D2-V1DS	-	形XW4M-14D2-H1DS	-	40
16	形XW4M-16D2-V1DS	形XW4M-16D2-V1DA	形XW4M-16D2-H1DS	形XW4M-16D2-H1DA	35
18	形XW4M-18D2-V1DS	-	形XW4M-18D2-H1DS	-	35
20	形XW4M-20D2-V1DS	形XW4M-20D2-V1DA	形XW4M-20D2-H1DS	形XW4M-20D2-H1DA	30
22	形XW4M-22D2-V1DS	形XW4M-22D2-V1DA	形XW4M-22D2-H1DS	形XW4M-22D2-H1DA	30
24	形XW4M-24D2-V1DS	形XW4M-24D2-V1DA	形XW4M-24D2-H1DS	形XW4M-24D2-H1DA	25
26	形XW4M-26D2-V1DS	-	形XW4M-26D2-H1DS	-	25
28	形XW4M-28D2-V1DS	-	形XW4M-28D2-H1DS	-	20
30	形XW4M-30D2-V1DS	形XW4M-30D2-V1DA	形XW4M-30D2-H1DS	形XW4M-30D2-H1DA	20
32	形XW4M-32D2-V1DS	形XW4M-32D2-V1DA	形XW4M-32D2-H1DS	形XW4M-32D2-H1DA	20
34	形XW4M-34D2-V1DS	形XW4M-34D2-V1DA	形XW4M-34D2-H1DS	形XW4M-34D2-H1DA	20
36	形XW4M-36D2-V1DS	形XW4M-36D2-V1DA	形XW4M-36D2-H1DS	形XW4M-36D2-H1DA	20
40	形XW4M-40D2-V1DS	形XW4M-40D2-V1DA	形XW4M-40D2-H1DS	形XW4M-40D2-H1DA	15

形XW4N　1列ソケット


極数	錫めっきタイプ	金めっきタイプ	最小梱包単位（個）
2	形XW4N-02D1-S	形XW4N-02D1-A	190
3	形XW4N-03D1-S	-	160
4	形XW4N-04D1-S	形XW4N-04D1-A	130
5	形XW4N-05D1-S	-	110
6	形XW4N-06D1-S	形XW4N-06D1-A	100
7	形XW4N-07D1-S	-	90
8	形XW4N-08D1-S	形XW4N-08D1-A	80
9	形XW4N-09D1-S	-	70
10	形XW4N-10D1-S	形XW4N-10D1-A	70
11	形XW4N-11D1-S	-	60
12	形XW4N-12D1-S	形XW4N-12D1-A	60
13	形XW4N-13D1-S	-	50
14	形XW4N-14D1-S	形XW4N-14D1-A	50
15	形XW4N-15D1-S	-	50
16	形XW4N-16D1-S	形XW4N-16D1-A	40
17	形XW4N-17D1-S	-	40
18	形XW4N-18D1-S	形XW4N-18D1-A	40
20	形XW4N-20D1-S	形XW4N-20D1-A	30

形XW4N　2列ソケット


極数	錫めっきタイプ	金めっきタイプ	最小梱包単位（個）
4	形XW4N-04D2-S	形XW4N-04D2-A	133
6	形XW4N-06D2-S	-	105
8	形XW4N-08D2-S	形XW4N-08D2-A	91
10	形XW4N-10D2-S	-	77
12	形XW4N-12D2-S	形XW4N-12D2-A	70
14	形XW4N-14D2-S	-	63
16	形XW4N-16D2-S	形XW4N-16D2-A	56
18	形XW4N-18D2-S	-	49
20	形XW4N-20D2-S	形XW4N-20D2-A	42
22	形XW4N-22D2-S	形XW4N-22D2-A	42
24	形XW4N-24D2-S	形XW4N-24D2-A	35
26	形XW4N-26D2-S	-	35
28	形XW4N-28D2-S	-	35
30	形XW4N-30D2-S	形XW4N-30D2-A	28
32	形XW4N-32D2-S	形XW4N-32D2-A	28
34	形XW4N-34D2-S	形XW4N-34D2-A	28
36	形XW4N-36D2-S	形XW4N-36D2-A	28
40	形XW4N-40D2-S	形XW4N-40D2-A	21
