XW6T 見えるコモン端子台
【オムロン（制御機器）】
XW6T 見えるコモン端子台
・インジケータ付きで、作業者の技能に依存することなく正しい結線が可能
・煩わしい渡り配線作業は不要。コモンの範囲*が分かりやすい
・インジケータを目視確認するだけで、結線状態を判別でき、未結線、半挿しを見逃しません。
・目視確認だけで増し締め不要。保全工数の削減に貢献
・業界トップクラスのスリムさで制御盤の小型化に貢献
-
仕様
-
在庫価格照会

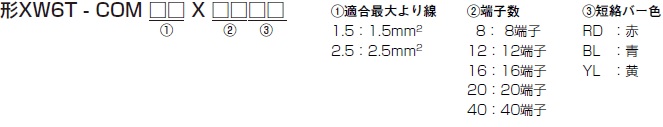

形式構成
種類
| 外観/内部配線 | より線 最大断面積 （mm2） | 端子数 | 短絡バー 色 | 質量（g） | 形式 |
|---|---|---|---|---|---|
 | 1.5 | 8 | 赤 | 約16 | 形XW6T-COM1.5X8RD |
| 青 | 形XW6T-COM1.5X8BL | ||||
| 黄 | 形XW6T-COM1.5X8YL | ||||
 | 12 | 赤 | 約23 | 形XW6T-COM1.5X12RD | |
| 青 | 形XW6T-COM1.5X12BL | ||||
| 黄 | 形XW6T-COM1.5X12YL | ||||
 | 16 | 赤 | 約29 | 形XW6T-COM1.5X16RD | |
| 青 | 形XW6T-COM1.5X16BL | ||||
| 黄 | 形XW6T-COM1.5X16YL | ||||
 | 20 | 赤 | 約36 | 形XW6T-COM1.5X20RD | |
| 青 | 形XW6T-COM1.5X20BL | ||||
| 黄 | 形XW6T-COM1.5X20YL | ||||
 | 40 | 赤 | 約68 | 形XW6T-COM1.5X40RD | |
| 青 | 形XW6T-COM1.5X40BL | ||||
| 黄 | 形XW6T-COM1.5X40YL | ||||
 | 2.5 | 8 | 赤 | 約28 | 形XW6T-COM2.5X8RD |
| 青 | 形XW6T-COM2.5X8BL | ||||
| 黄 | 形XW6T-COM2.5X8YL | ||||
 | 12 | 赤 | 約41 | 形XW6T-COM2.5X12RD | |
| 青 | 形XW6T-COM2.5X12BL | ||||
| 黄 | 形XW6T-COM2.5X12YL | ||||
 | 16 | 赤 | 約53 | 形XW6T-COM2.5X16RD | |
| 青 | 形XW6T-COM2.5X16BL | ||||
| 黄 | 形XW6T-COM2.5X16YL | ||||
 | 20 | 赤 | 約65 | 形XW6T-COM2.5X20RD | |
| 青 | 形XW6T-COM2.5X20BL | ||||
| 黄 | 形XW6T-COM2.5X20YL | ||||
 | 40 | 赤 | 約126 | 形XW6T-COM2.5X40RD | |
| 青 | 形XW6T-COM2.5X40BL | ||||
| 黄 | 形XW6T-COM2.5X40YL |
本体納品時は、外観のように、コモン端子台（端子台+短絡バー+終端板が組付完了）の形態でお届けします。
（例）形XW6T-COM1.5X8RDのセット内容
端子台ユニット（4端子）・・・2個
短絡バー（2極、赤） ・・・1個
終端板・・・1個
