φ30押しボタンスイッチ 照光タイプ穴付フルガード形モメンタリ AR30G2Lシリーズ
【富士電機】
【富士電機】
・高輝度LED照光品「ぴかりくん」を標準化
・接点・トランスユニットの追加・交換が容易
・２方向からの配線が可能
・短胴の奥行寸法を実現
・充電部保護カバーを標準付属
・標準品でUL/CSA規格およびTUV（EN規格）を証定取得
・CEマーク表示をしています
（仕様）
AR30G2L：照光 丸フレーム、穴付フルガード形φ24（モメンタリ）
AR30G7L：照光 丸フレーム、穴付フルガード形φ24（オルタネイト）

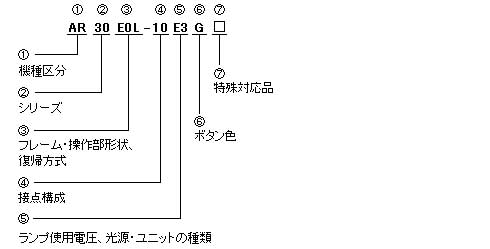

③ フレーム・操作部形状，復帰方式
| フレーム | 操作部形状 | 記号 | |
|---|---|---|---|
| モメンタリ | オルタネイト | ||
| 丸 | 突形（φ24） | E0L | E5L |
| 透明フルガード形（φ24） | G4L | G9L | |
| 穴付フルガード形（φ24） | G2L | G7L | |
| フルガード形（φ24） | G3L | G8L | |
| プッシュロック大形（φ40/ターンリセット） | V5L※ | ||
| プッシュ・プル中形（φ35/自動復帰） | Q7L | ||
※トリガーアクション機構なし品です。
④ 接点構成
| 接点 構成 | 1a | 1b | 2a | 2b | 3a | 3b | 2a2b | 4a | 4b | 5a | 5b | 3a3b |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 記号 | 10 | 01 | 20 | 02 | 30 | 03 | 22 | 40 | 04 | 50 | 05 | 33 |
⑤ ランプ使用電圧、光源・ユニットの種類
| 方式 | 電圧 | 記号 | |
|---|---|---|---|
| LED | 白熱 | ||
| 全電圧式 （トランスなし） | AC/DC5.5V | − | 54 |
| AC6V | A3 | − | |
| DC6V | 63 | − | |
| AC/DC12V | B3 | − | |
| AC/DC15V | C3 | C4 | |
| AC/DC20V | − | D4 | |
| AC/DC24V | E3 | E4 | |
| トランス ユニット式 | AC100-110V | H3 | H4 |
| AC115-127V | L3 | L4 | |
| AC200-220V | M3 | M4 | |
| AC230-254V | Q3 | Q4 | |
| AC350-380V | S3 | S4 | |
| AC400-440V | T3 | T4 | |
| AC480V | V3 | V4 | |
| AC500-550V | W3 | W4 | |
