サーキットプロテクタ　CP30F-2P-Qシリーズ（スプリング端子対応）

【富士電機】

【富士電機】

CP30F（2極）シリーズ
制御回路用小形遮断器（幅狭35mm）
スプリング端子（プッシュイン）

●フェルール端子を挿入するだけで配線完了
●主回路、補助回路とも分岐用端子付きで渡り配線可
●配線インジケータ機能付き

サーキットプロテクタ　CP30F-2P-Qシリーズ（スプリング端子対応）

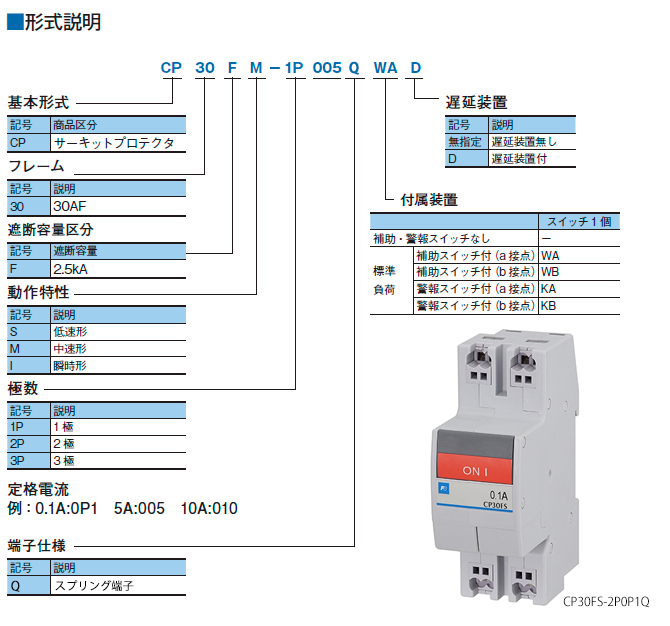

形式構成
基本形式CP30FS□QCP30FM□QCP30FI□Q
特性低速形中速形瞬時形
極数123123123
外形寸法[mm]本体17.5×99×6635×99×6652.5×99×6617.5×99×6635×99×6652.5×99×6617.5×99×6635×99×6652.5×99×66
定格絶縁電圧Ui[V]AC250250250
DC65125-65125-65125-
定格電流In[A]0.1,0.3,0.5,1,2,3,5,7,10,15,200.1,0.3,0.5,1,2,3,5,7,10,15,200.1,0.3,0.5,1,2,3,5,7,10,15,20
定格周波数[Hz]50/6050/6050/60
定格遮断容量[kA]AC250V2.52.52.5
DC65V2.52.5-2.52.5-2.52.5-
過電流検出方式流体電磁式流体電磁式流体電磁式
逆接続○○○
付属装置付補助スイッチ○（1aまたは1b）○（1aまたは1b）○（1aまたは1b）
警報スイッチ○（1aまたは1b）○（1aまたは1b）○（1aまたは1b）
遅延装置○○-
取付方式DINレール取付○○○
ねじ取付---
適合規格JIS, IEC(CE),TÜV,GB(CCC)JIS, IEC(CE),TÜV,GB(CCC)JIS, IEC(CE),TÜV,GB(CCC)
