ST-GV170 電話回線用避雷器
【音羽電機工業】
音羽電機工業

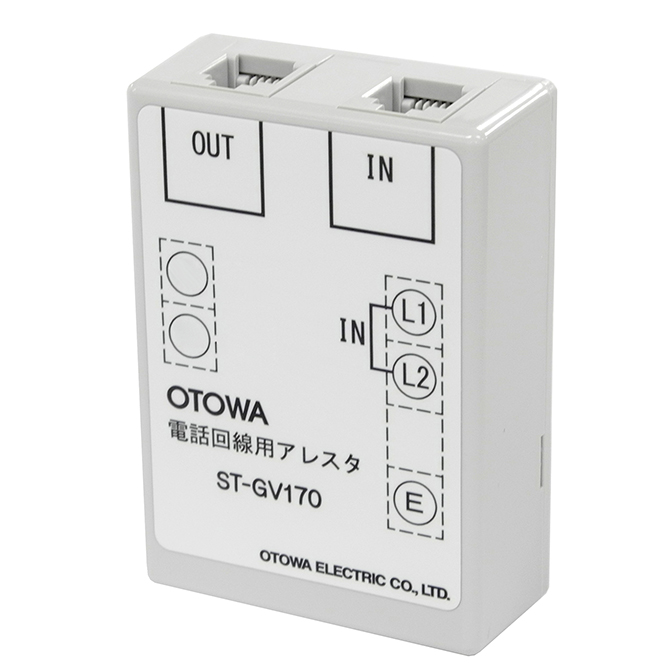

電話回線用避雷器 ST-GV170
一般電話回線、専用線、ISDN用、ADSL用
＜特長＞
● 小型、軽量で取り付けが容易
● モジュラーコンセントに対応
● 応答性に優れ、無続流
応答速度：3nsec 以下
● RoHS規制物質対応
● 質量：約40g
● 寸法：68ｘ48ｘ20.5mm
注１)ＡＣ回路でも使用できますが、回路電圧のピーク値より大きい制限電圧の 避雷器を選定してください。
注２)雷インパルス電流波形 1000A(8/20μs)印加時の制限電圧を示す。
注３)雷インパルス電流波形 8/20μsで各間に5分間隔2回印加。
注４)1kHz、参考値
注５)使用温度範囲 －20℃～＋60℃
-
仕様
-
在庫価格照会
特性表
| 形式 | ST-GV170 | |
|---|---|---|
| 最大連続使用電圧 注1 | 170VDC | |
| 最大負荷電流 | 200mA | |
| 制限電圧 注2 | 線間 | 350V以下 |
| 対地間 | 450V以下 | |
| 放電耐量 注3 | 線間、対地間 | 2500A |
| 内部抵抗 | （－線） | 3Ω±10％ |
| 静電容量 注4 | 線間 | 10pF以下 |
| 対地間 | 5pF以下 | |
注1）AC回路でも使用できますが、回路電圧のピーク値より大きい制限電圧の避雷器を選定してください。
注2）雷インパルス電流波形1000A（8/20μs）印加時の制限電圧を示す。
注3）雷インパルス電流波形8/20μsで各間に5分間隔2回印加。
注4）1kHz、参考値
注5）使用温度範囲 －20℃～＋60℃
