組端子台 TXUM20シリーズ（定格40A）ジャンプアップ機構付き
【KASUGA】
レール式端子台（TXシリーズ）のターミナルユニットをシャフトで組んだ端子台です。カバー、記名シールが付属しており、組み立てのわずらわしさがありません。
※ジャンプアップ構造の端子台
仮止めが可能なタッチロック機能と、ねじを緩めるとねじが上がって保持されるジャンプアップ機能を兼ね備えていますので、配線作業を効率的に行いたい場合に最適です。
TXM、TXUMシリーズはUL・CSA規格認証品です（TXM600を除く）。
定格絶縁電圧 ８００Ｖ １次側 ２次側 ５．５ｍｍ２「４０Ａ」
端子ねじ １次側 ２次側 Ｍ４ｘ８．５ （±）ジャンプアップ
-
仕様
-
在庫価格照会

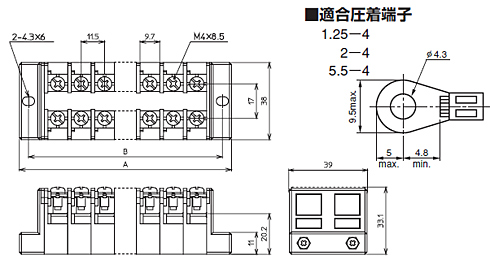

| 極数 | タイプ | 寸法（A） | 寸法（B） | 質量（g） |
|---|---|---|---|---|
| 2 | TXUM 20 02 | 47 | 38 | 40 |
| 3 | TXUM 20 03 | 59 | 50 | 55 |
| 4 | TXUM 20 04 | 70 | 61 | 70 |
| 6 | TXUM 20 06 | 93 | 84 | 100 |
| 8 | TXUM 20 08 | 116 | 107 | 125 |
| 10 | TXUM 20 20 | 139 | 130 | 155 |
| 12 | TXUM 20 12 | 162 | 153 | 180 |
| 14 | TXUM 20 14 | 185 | 176 | 210 |
| 15 | TXUM 20 15 | 197 | 188 | 225 |
| 16 | TXUM 20 16 | 208 | 199 | 240 |
| 18 | TXUM 20 18 | 231 | 222 | 265 |
| 20 | TXUM 20 20 | 254 | 245 | 295 |
| 22 | TXUM 20 22 | 277 | 268 | 320 |
| 24 | TXUM 20 24 | 300 | 291 | 350 |
| 25 | TXUM 20 25 | 312 | 303 | 365 |
| 30 | TXUM 20 30 | 369 | 360 | 435 |
