WKE 防水プリカチューブ（PV）-ねじなし薄鋼電線管用 防水コンビネーションカップリング
【三桂製作所】
WKE 防水プリカチューブ（PV）-ねじなし薄鋼電線管用
防水コンビネーションカップリング
＜種類＞
●WKE 15
●WKE 17
●WKE 24
●WKE 30
●WKE 38
●WKE 50
●WKE 63
●WKE 76
＜仕様＞
●防水プリカと鋼製電線管を接続するためのコンビネーションカップリングです。
●プリカチューブの接続は、ユニオン式です。
●鋼製電線管の接続は、小ねじ（SUS）の六角部が本体に接するまで行います。
●プリカチューブとカップリングの引張力は500N（JISのミディアム）です。
●鋼製電線管はねじを切らずにご使用ください。
防水プリカチューブ関連製品はこちら⇒
-
仕様
-
在庫価格照会

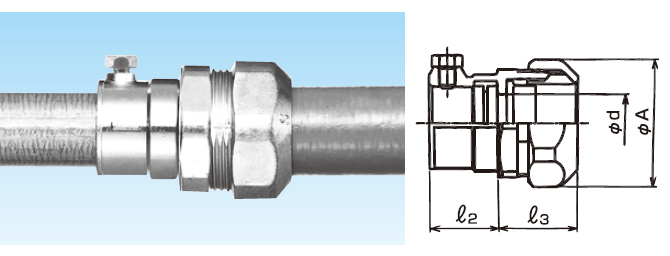

| 品番 | 接続できる プリカ チューブ | 薄鋼 電線管 | ケーブル外径 | φA | φd | ｌ2 | ｌ3 | 重量 |
|---|---|---|---|---|---|---|---|---|
| WKE 15 | PV 15 PE 15 | E19/C19 | 13 | 37.2 | 18 | 20.7 | 28 | 100 |
| WKE 17 | PV 17 PE 17 | E19/C19 | 16 | 37.2 | 17 | 20.7 | 29 | 90 |
| WKE 24 | PV 24 PE 24 | E25/C25 | 23 | 46 | 24 | 21.2 | 32 | 137 |
| WKE 30 | PV 30 PE 30 | E31/C31 | 29 | 54 | 29.9 | 23.5 | 35 | 180 |
| WKE 38 | PV 38 PE 38 | E39/C39 | 35 | 64 | 37.3 | 25.5 | 39 | 276 |
| WKE 50 | PV 50 PE 50 | E50/C50 | 48 | 78.1 | 50 | 26.8 | 40 | 362 |
| WKE 63 | PV 63 PE 63 | E63/C63 | 60 | 92.4 | 62.8 | 27.8 | 38 | 506 |
| WKE 76 | PV 76 PE 76 | E75/C75 | 72 | 107.6 | 75.1 | 30 | 39 | 665 |
