Fシリーズ　超小型/好感度煙センサ・温度センサ
装置内以上検知シリーズ

万が一、装置に異常が発生すると装置の損傷はもとより、操業停止による経済的損失、企業イメージの低下など大きなダメージを受けます。超小型の異常検知F シリーズは重要な装置(システム) を異常の発生から守ります。装置内部の環境や温度の異常を検知することに特化した製品を超小型化することで、これまで設置できなかった狭い場所、特に装置内部の異常を早期に検知することが可能になりました。

＜Fシリーズの特徴＞
・アドレス機能：異なるセンサを混在可能
制御ユニットに接続するセンサそれぞれにアドレスを設定可能なので、検知場所をすばやく特定することができます。

・煙センサ単独型：制御ユニット不要のスタンドアローンタイプ
DC24V を供給していただくだけで装置の異常時のアラーム信号、およびトラブル信号を供給することが可能です。

・吸引ファン内蔵煙センサ単独型：ケーブルの発熱によるエアロゾルでさえも、いち早く検知
超小型の煙センサに小型ファンを内蔵することにより、気流の速いところで希釈されたエアロゾルを早期に検知することが可能となりました。本機種は制御ユニットが不要なスタンドアローンタイプです。

＜種類＞
制御ユニットタイプ
・FC1-DY　制御ユニット（DIN レール取付）　
・FC1-HY　制御ユニット（壁面タイプ）
・FC2 　　制御ユニット
・F11-Y1-XX　煙センサ(XX：アドレス)アドレス設定：1 ～31
・F21A-Y1-XX 温度センサ(XX：アドレス)アドレス設定：1 ～31
スタンドアローンタイプ
・F1H-RYW1-05BB2　　 煙センサ
・F1H-RYW1K-R5BB2　　煙センサ
・F1H-Q-RYW1K-R5BB2　煙センサ（吸引ファン内蔵）
・F2H-RYW-70BB2　　　温度センサ

⇒詳しくは、メーカーホームページへ

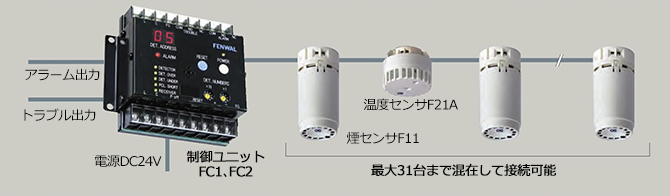

1. 制御ユニット型　31台まで煙・温度センサを混在可能

制御ユニットに接続するセンサそれぞれにアドレスを設定可能なので、検知場所をすばやく特定することができます。

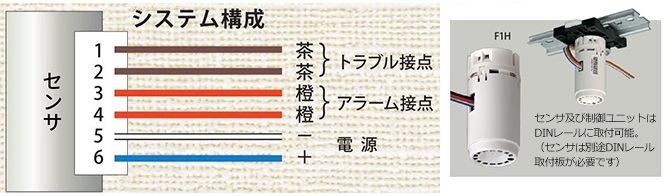

2.　単独型　制御ユニット不要のスタンドアローンタイプ

DC24V を供給していただくだけで火災時のアラーム信号、 およびトラブル信号を供給することが可能です。

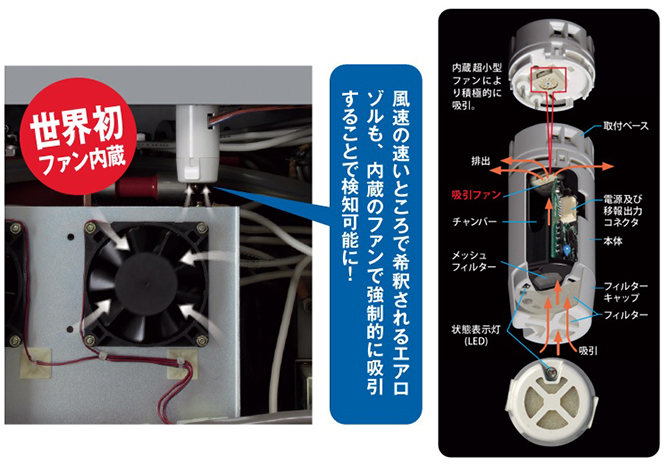

3. 吸引ファン内蔵　煙センサ　単独型　ケーブルの発熱によるエアロゾルさえも、いち早く検知

世界最小クラスの煙センサに小型ファンを内蔵することにより、気流の速いところで希釈された煙粒子を早期に検知することが可能となりました。本機種は受信機が不要なスタンドアローンタイプです。

種 別	製品	形式	アラーム設定値		仕様
制 御 ユ ニ ッ ト		FC1-DY DINﾚｰﾙ取付 FC1-HY 壁面ﾀｲﾌﾟ	煙	標準設定：5%/m 設定可能範囲： 　3～10%/m※1 設定単位：0.5%/m	定格: DC24V 0.5A 使用電圧範囲:DC24V±10% 接続可能センサ数:最大31個 外部配線抵抗:往復10Ω以下 （制御ユニット̶センサ間） 警報: 電子ブザーアラーム時　連続音 トラブル時　断続音	質量:約420g 使用温度範囲:0℃～60℃ 保存温度範囲:-20℃～70℃ 使用湿度範囲:30～85%RH （結露無きこと） 接点出力: アラーム(C)、トラブル(C)、電源断(B) 接点定格DC30V 1A、AC125V 0.3A （抵抗負荷）
			温 度	標準設定：70℃ ※1
		FC2	煙	標準設定：5 % / m 設定可能範囲： 　3 ～10%/m ※1 設定単位：0.5%/m	定格：DC24V 0.5A 外部配線抵抗：往復13 Ω以下 その他の仕様はF C 1 シリーズと同様	質量: 約450g 接点出力: アラーム(C)、トラブル(C) 接点定格DC30V 2A、AC125V 0.5A （抵抗負荷）
			温 度	標準設定：70℃ ※1
煙 セ ン サ		F11-Y1-XX (XX：アドレス)	使用可能範囲： 　3～10%/m ※2		定格: DC24V 0.5mA 使用電圧範囲: DC16V ～DC30V 消費電流: 監視時0.35mA アラーム時0.45mA 状態表示灯: 赤色LED 監視時　約10 秒に1 回点滅 アラーム時　約2 秒に1 回点滅 トラブル時　消灯 復旧: アラーム表示は自己保持	アドレス: センサ毎にアドレスを記録 　　　　（有効アドレス01 ～31） 主材質：A BS（UL94 V-0） 質量: 約30g（取付ベースを含む） 使用温度範囲: 0℃～50℃ 保存温度範囲: -20℃～70℃ 使用湿度範囲: 30 ～85%RH（結露無きこと）
温 度 セ ン サ		F21A-Y1-XX (XX：アドレス)	使用可能範囲： 　10～90℃ ※2		定格: DC24V 1mA アラーム設定値: 70℃　補償率方式 状態表示灯、温度範囲はF11-Y1 と同様	主材質：P C（UL94V -0） 質量：約26g (取付ベースを含む)

種 別	製品	形式	アラーム設定値	仕様
煙 セ ン サ		F1H-RYW1-05BB2	標準設定：5%/m 設定可能範囲： 　3～10%/m ※1 設定単位：1%/m	定格電流: DC 30mA 使用電圧範囲: DC10V ～30V 状態表示灯: 赤色LED 監視時約10 秒に1回点滅 アラーム時約1秒に1回点滅 トラブル時消灯 復旧: 自動復旧 （原因が無くなると自動的に正常状態に戻る）	主材質：ABS（UL94V-0 ） 質量: 約25g（取付べースを含む） 使用温度範囲:-10℃～60℃ 保存温度範囲:-20℃～75℃ 使用湿度範囲:30～85%RH（結露無きこと） 接点出力：フォトモスリレー アラーム、トラブル時開接点各1 点 電源断時はアラーム、トラブル接点は開 接点定格DC24V 0.5A（抵抗負荷） 接点は出荷時にA接、B 接の選択可能
		F1H-RYW1K-R5BB2	標準設定：0.5%/m 設定可能範囲： 　0.5～5%/m ※1 設定単位： 　0.5%/m, 1%/m
煙 セ ン サ		F1H-Q-RYW1K-R5BB2	標準設定：0.5%/m 設定可能範囲： 　0.5～5%/m ※1 設定単位： 　0.5%/m, 1%/m	定格電流: DC20mA 使用電圧範囲：DC24V ±10% 状態表示灯：赤色LED 監視時約10 秒に1回点滅 アラーム時約1秒に1回点滅 トラブル時消灯 復旧：自動復旧 吸引量：1L /min	フィルター：捕集率45% 主材質：ABS（UL94V-0 ） 質量：約28g（取付ベース含む） 使用温度範囲:-10℃～60℃ 保存温度範囲:-20℃～75℃ 使用湿度範囲:30～85%RH（結露無きこと） 接点出力: F1Hと同様
温 度 セ ン サ		F2H-RYW-70BB2	標準設定：70℃ 設定可能範囲： 　10～90℃ ※1 設定単位：1℃	定格電流: DC 15mA アラーム設定値：70℃　補償率方式 状態表示灯：赤色LED 監視時約10秒に1回点滅 アラーム時約2秒に1回点滅 トラブル時消灯	主材質：PC（UL94V-0 ） 質量：約25g （取付ベースを含む） 使用温度範囲:0℃～50℃ 接点出力、その他の仕様はF1Hシリーズと同様

※1 工場出荷時に設定。
※2 接続する制御ユニットの設定によります。
※3 UL 品ご注文の際は別途ご相談ください
　（UL ファイルNo: File E339756, Vol.X1）。
